Выбор смесителя

Смеситель метрового и дециметрового диапазона выполнен на микросхеме TDA5332T. Это специализированная микросхема предназначена для использования в ТВ приёмниках цветного и черно-белого изображения. Микросхема представляет собой двухполосный высокочастотный смеситель - гетеродин для всеволновых селекторов телевизионных каналов (полоса А - диапазон метровых волн, расширенный до 470 МГц; полоса B - диапазон дециметровых волн).

Микросхема имеет возможность подключения входного сигнала как симметрично, так и не симметрично, что значительно упрощает работу проектировщика. Усилитель промежуточной частоты имеет симметричный выход сигнала промежуточной частоты и рассчитан на подключение фильтра на ПАВ.

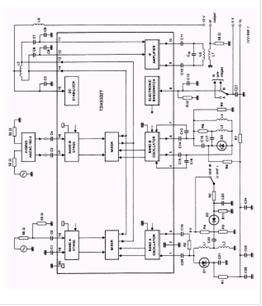

Типовая схема включения приведена на рисунке 7.

Таблица 5 Параметры ИМС TDA 5332T.

Параметр

Мин

Макс

Е пит

10 В

13,2 В

Е пер.диап

Band A 0-1,1 V Band B 3-5V

Предварительный УПЧ к-т передачи

11 дБ

13 дБ

Диапазон МВ

Частота

45 МГц

470 МГц

К-т шума

7,5 дБ

11 дБ

Вх.ёмкость

-------------

2,5 пФ.

Макс.вх. U

--------------

100дБ

К-т передачи

25 дБ

30 дБ

Крутизна преобразов.

3,5 мС

------------

Диапазон ДМВ

Частота

160МГц

860МГц

К-т шума

9дБ

11дБ

Макс.вх.мощн

---------------

-21дБм

К-т усиления

36 дБ

-------------
