Датчик

В электромагнитных датчиках выходное напряжение подвижной катушки, находящейся в поле постоянного магнита, пропорционально производной по времени от магнитного потока. Эта производная, в свою очередь, пропорциональна скорости перемещения катушки относительно закреплённого в корпусе магнита, то есть производной от относительного движения z(t).

Из уравнений (6) и (9), дифференцируя (6), получаем, что виброскорость (скорость перемещения катушки) v равна

(10)

Здесь k - масштабный коэффициент. Из уравнения (10) видно, что выходной сигнал датчика пропорционален частоте. Дли имитации частотной зависимости входной сигнал - y(t) - проходит через фильтр верхних частот (ФВЧ) 1-го порядка с характеристикой Баттерворта (крутизна 20 дБ/декаду). Частота дискретизации, естественно, такая же как и в имитаторе.

Рис.5. Передняя панель датчик.vi.

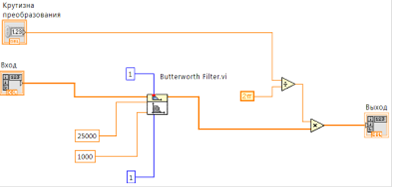

Рис.6. Блок-схема датчик.vi.
