Симулятор

Это и есть главный VI, в котором в качестве элементов используются описанные выше VI.

Выполнение программы происходит в теле бесконечного цикла While. Условие принудительного выхода из цикла - нажатие кнопки STOP.

Об оформлении.

Передняя панель VI разделена на функциональные зоны. Наличие функциональной зоны КОНТРОЛЬ обусловлено удобством визуальной регистрации сигналов.

Замечание об уширении спектральной линии на некоторых частотах. Это следствие дискретности и возникающих из-за неё ошибок округления при выполнении вычислений.

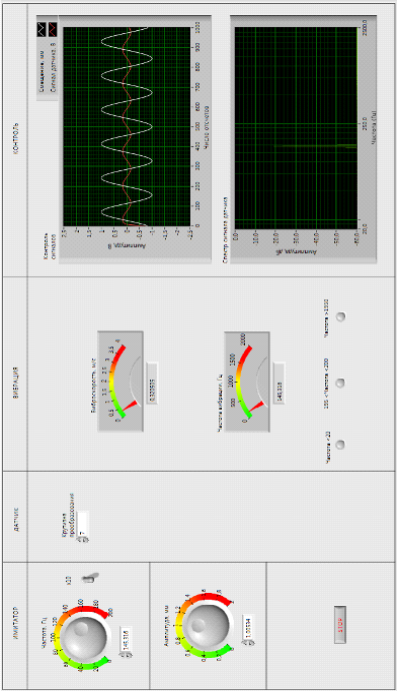

Рис.9. Передняя панель симулятор.vi.

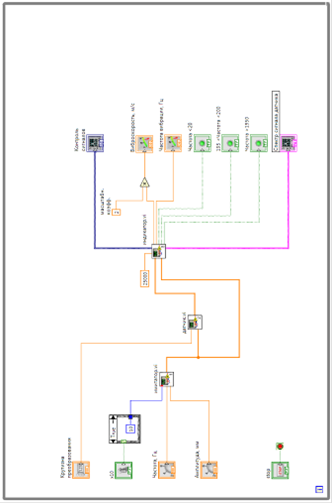

Рис.10. Блок-схема симулятор.vi.
