Выбор бис параллельного интерфейса

Режим 2 обеспечивает двунаправленную передачу информации по каналу А к внешнему устройству и обратно. Процесс обмена сопровождают пять управляющих сигналов, подаваемых по линиям РС7 - РС3. Оставшиеся 11 интерфейсных линий могут настраиваться на режим 0 или режим 1.

В режимах 1 и 2 возможно проведение контроля за состоянием работы внешнего устройства и ППИ. Контроль осуществляется чтением слова-состояния канала С по команде OUT.

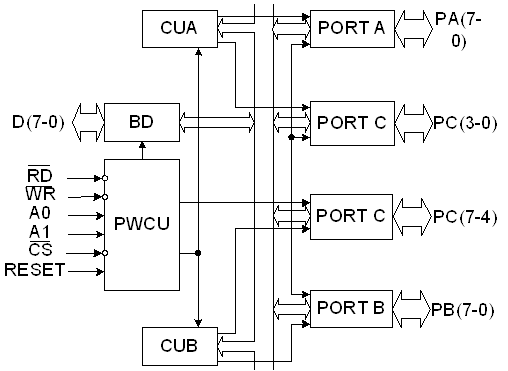

Рисунок 6 - Структурная схема ППИ

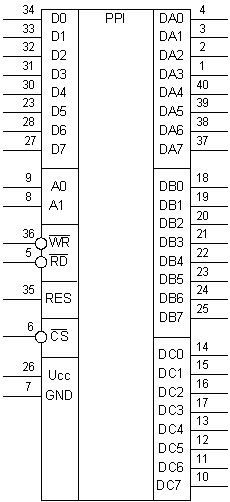

Рисунок 7 - Условное графическое изображение ППИ
