Схема компаратора на ОУ

Сигналы Y1-Y6 пропускают через схемы с компаратором на ОУ, которые преобразуют уровни напряжения на выходе арифметических операций на ОУ в ТТЛ или КМОП. Значения напряжения от - Up до Ux=1.015 должен соответствовать логическому "0" на выходе цифровой схемы, а значение Ux до +Up-логическая "1". Компаратор должен обеспечивать на выходе уровень логического нуля для ТТЛ или КМОП при UвхÎ [-1; 1,12] В и уровень логической единицы при UвхÎ [1,015; 3] В.

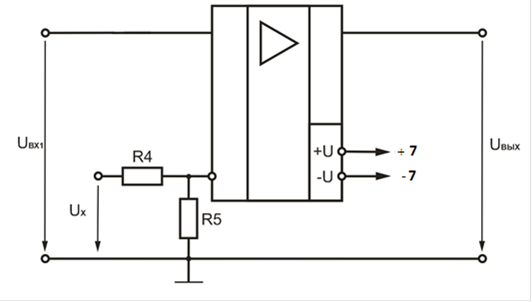

Для обеспечения этого условия необходимо для первого канала на инвертирующий вход подать Uвх (выходное напряжение операционного усилителя), а на неинвертирующий вход подать напряжение , а для остальных каналов на инвертирующий вход подать подать напряжение , а на неинвертирующий вход подать Uвх (выходное напряжение операционного усилителя).

Рассчитываем делитель напряжения и :

Пусть через резистор протекает ток ;

;
