Синтез сдвигового регистра

Регистр - последовательное или параллельное логическое устройство, используемое для хранения n-разрядных двоичных чисел и выполнения преобразований над ними.

Регистр представляет собой упорядоченную последовательность триггеров, обычно D, число которых соответствует числу разрядов в слове. С каждым регистром обычно связано комбинационное цифровое устройство, с помощью которого обеспечивается выполнение некоторых операций над словами. Девушке в машине стоит перейти по ссылке , как таксист тут же начнет из трахать

Фактически любое цифровое устройство можно представить в виде совокупности регистров, соединённых друг с другом при помощи комбинационных цифровых устройств.

Я выбрал регистр на D-триггерах.

Регистры делятся на:

· накопительные

· сдвигающие

по способу ввода-вывода:

· параллельные

· последовательные

· комбинированные

При помощи управляющих входов организуется сдвиг влево или вправо (для сдвигающего регистра), хранение информации, запись информации в параллельном или последовательном виде (для комбинированных регистров).

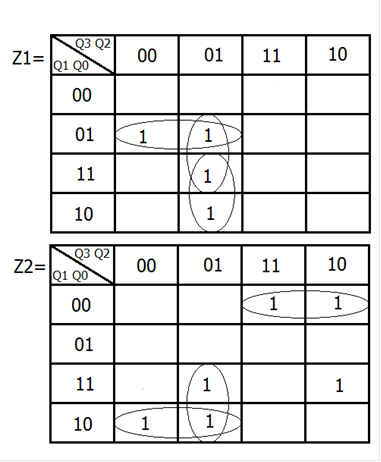

. Минимизация функция и их перевод в базис И-НЕ

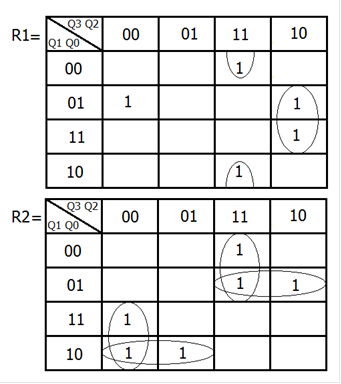

Для счетчика:

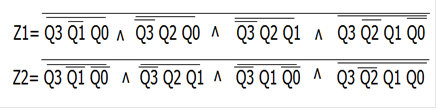

Перевод в базис И-НЕ:

Для сдвигового регистра:

Для регистра необходимо 2 КСХ:

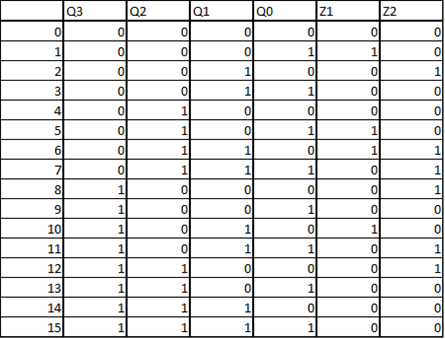

. Для реализации требуемой последовательности на выходах Z1 Z2.

. Для создания кольцевого регистра.

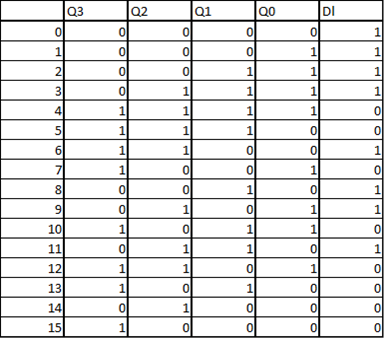

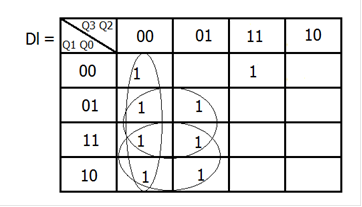

Эта функция организует кольцевой регистр, также называемый генератор чисел. Для этого выход КСХ 2 подается на последовательный вход SR и управляющими входами устанавливается сдвиг влево. Получается, в зависимости от комбинации на выходах на последовательный вход подается лог. 1 или лог. 0. Для получения функции используется словарь переходов для D-триггера.

Данная схема также нуждается в схеме обнуления, так как сдвиговый регистр содержит память в виде D-триггеров, которые могут быть в состоянии, отличном от нуля. Схема обнуления аналогична схеме для счетчика.
