Выбор оборудования для магистральной распределительной сети

Также необходимо использовать магистральные усилители. Основной задачей магистрального усилителя является доведение композитного телевизионного сигнала от ГС или от оптического приемника до домовой распределительной сети с сохранением его качества. Для данной сети выберем усилитель AC 1000 фирмы Тeleste (рис.1.4). Основные его характеристики приведены в таблице 4 [3].

В минимальной комплектации AC500 представляет собой мощный магистральный усилитель, который в дальнейшем может быть модернизирован до оптического узла. Модернизация производится путем вставки оптических модулей приемника прямого и передатчика обратного канала. Модернизация выполняется быстро и просто. Необходимые модули могут быть предустановлены на заводе. Модификация может быть легко выполнена в условиях действующей сети непосредственно на месте эксплуатации.

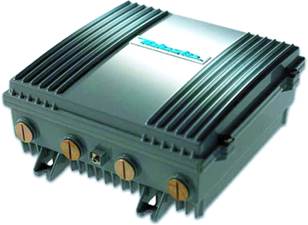

Рисунок 1.4 - Магистральный усилитель AC 1000.

Таблица 1.4 - Параметры усилителя AC 1000

Частотный диапазон, МГц

47 /54/70 / 85 .862

Возвратные потери, дБ

20

Коэффициент усиления, дБ

29 .39

Диапазон регулировки входного аттенюатора, дБ

20

Диапазон регулировки входного эквалайзера, дБ

25

Межкаскадный наклон, дБ

8

Неравномерность АЧХ, дБ

±0,4

Групповая задержка, нс

2

Ослабление сигнала в контрольной точке, дБ

20

Коэффициент шума, дБ

5,5

Выходной уровень, DIN45004, дБмкВ

127,5

Выходной уровень СТВ, CENELEC 42 канала, дБмкВ

113

Выходной уровень CSO, CENELEC 42 канала, дБмкВ

117

Диапазон регулировки коэффициента усиления, дБ

20
