Расчет смесителя

В данном радиоприемнике будем использовать преобразователь частоты с отдельным гетеродином. Это позволяет настроить эти два блока в оптимальном режиме независимо друг от друга. Однако недостатком такой реализации является использование двух высокочастотных транзисторов, один из которых в усилении принимаемых сигналов не участвует.

Схема

Рис. 3

Активным элементом является полевой транзистор КП303В

Диоды , , в сочетании с конденсатором , что обусловлено высокой частотой входного сигнала, применяются для выделения низкочастотной модуляции из амплитудно-модулированного радиосигнала.

Входной сигнал подается на затвор, а гетеродинный - на сток транзистора. Такой смеситель имеет очень хорошую линейность по входному сигналу, что обеспечивает сохранение динамической характеристики.

Моделирование

Рис. 4

Расчет гетеродина

Схема

Рис. 5

;

;

;

.

Электрический расчет цепи (по формуле Томсона)

;

;

Моделирование

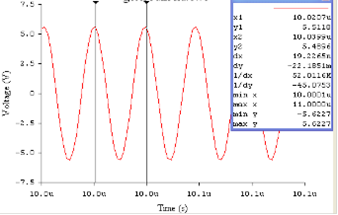

Рис. 6 Сгенерированный сигнал
