Применение схемы в датчиках гетеродинного типа

Рассмотрим типовую структурную схему селективных вольтметров, которые используются при измерении малых гармонических напряжений в условиях действия помех, при исследовании спектров периодических сигналов и в целом ряде других случаев. Как видно из рисунка, вольтметр представляет собой по существу супергетеродинный приемник. Частотная селекция входного сигнала осуществляется с помощью перестраиваемого гетеродина, смесителя (См) и узкополосного усилителя промежуточной частоты (УПЧ), который обеспечивает высокую чувствительность и требуемую избирательность. Если избирательность недостаточна, может быть применено двукратное, а иногда и трехкратное преобразование частоты. Кроме того, в селективных вольтметрах обязательно наличие системы автоматической подстройки частоты и калибратора. Калибратор - образцовый источник (генератор) переменного напряжения определенного уровня, позволяющий исключить систематические, погрешности из-за изменения напряжения гетеродина при его перестройке, изменения коэффициентов передачи узлов вольтметра, влияния внешних факторов и т. д. Калибровка вольтметра производится перед измерением при установке переключателя П из положения 1 в положение 2.

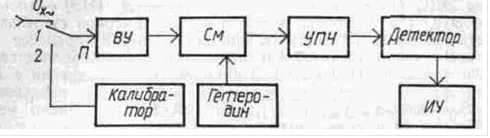

Структурная схема селективного вольтметра

Как видно из схемы для получения датчика из разработанного нами супергетеродинного приемника, нужно подсоединить входной усилитель к смесителю и подавать на него входной сигнал, а вместо низкочастотного усилителя установить измерительное устройство.
