Расчет дальности действия РЛС с учетом условий распространения радиоволн

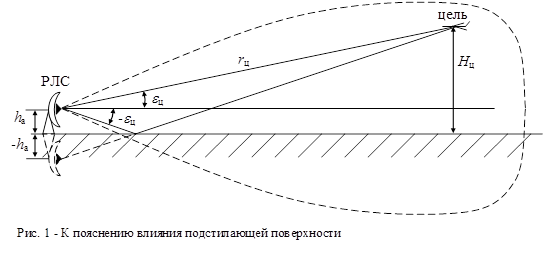

Поле дальней зоны у цели складывается из прямого сигнала и переотраженного от подстилающей поверхности

Для учета влияния подстилающей поверхности на дальность действия вводят т.н. интерференционный множитель Земли

Для заданных условий наблюдения цели рассчитаем значение множителя Земли. При вычислениях считаем, что ДНА симметричная, а подстилающая поверхность гладкая.

0

5

10

15

20

25

30

35

40

45

0

1,98

0,57

1,73

1,51

0,47

1,84

1,89

1,35

0,96

50

55

60

65

70

75

80

85

90



1,03

1,56

1,99

1,05

1,48

1,04

1,99

1,69

1,44


Перейти на страницу: 1 2
