Расчет дальности действия РЛС с учетом условий распространения радиоволн

Рис. 2

Рассчитаем дальность прямой видимости цели

,

Для заданных условий наблюдения цели определим значение множителя атмосферы, дальность обнаружения цели с учетом коэффициента затухания в атмосфере.

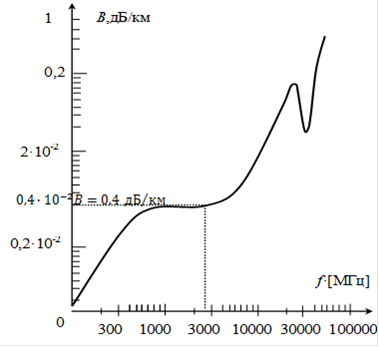

Рис. 3

Поверхность и атмосфера Земли оказывают влияние на распространение радиоволн до цели и обратно, а значит, влияют на мощность отражённого сигнала и на дальность его обнаружения. Факторы, влияющие на дальность обнаружения: интерференция в точке приёма прямого и переотражённого от подстилающей поверхности лучей; рефракция радиоволн; затухание радиоволн в атмосфере. Влияние интерференции проявляется в изменении дальности обнаружения и неустойчивом обнаружении из-за интерференционных замираний сигналов, отражённых от маловысотных целей. Вследствие наличия отражений от Земли, результирующая характеристика излучения и приёма имеет многолепестковый характер. При расчёте дальности действия РЛС затухание учитывается путём введения коэффициента поглощения.

Перейти на страницу: 1 2
