Цифроаналоговый преобразователь

Рисунок 16 - График импульсной характеристики фильтра-восстановителя.

.3 Приведем соотношение, устанавливающее связь между полученными отсчетами и восстановленным сообщением . Проиллюстрируем восстановление графически по пяти ненулевым отсчетам, из которых средним является при безошибочном приеме заданного номера j (196).

Сигнал с финитным спектром можно точно восстановить (интерполировать) по его отсчетам, взятыми через интервалы времени Δt≤ 1/2F , где F - верхняя частота спектра сигнала. Это осуществляется с помощью ряда.

( 8.5 )

Где Fгр = 1/2Δt ≥ F

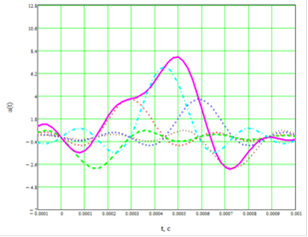

Рисунок 17 - Восстановление непрерывного сигнала по его отсчетам.
