Выбор типа оптического кабеля

Исходя из расчета количества оптических волокон, необходимых для нормальной работы оптической линии связи, нужно использовать оптический кабель, содержащий 32 или выше оптических волокон. Также стоит принять во внимание тот факт, что запас оптических волокон в кабеле должен находиться в пределах от 2 до 8. Делать запас свыше этого значения с экономической точки зрения невыгодно, поэтому для данной линии связи, с учетом всех расчетов, я выбрал оптический кабель фирмы ООО "Эликс-кабель" марки ЭКБ-ДПС-Н-36Е6 ТУ 3587-006-001-450.2-99.

ЭКБ-ДПС-Н-36Е6 ТУ 3587-006-001-450.2-99 - кабель содержит 36 стандартных одномодовых оптических волокон (Рек. МСЭ - Т G.652), имеет диэлектрический центральный силовой элемент (ЦСЭ), полиэтиленовую внутреннюю оболочку, однослойную броню из круглых стальных проволок, наружную оболочку из материала не распространяющего горения.

Данный кабель представлен в разрезе на рисунке 1, со всеми внутренними элементами.

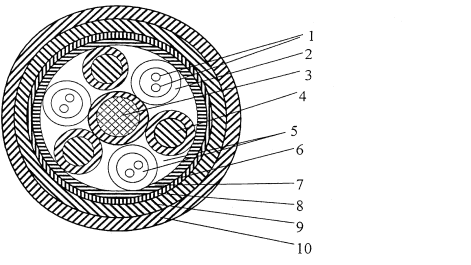

Рисунок 1 - Разрез кабеля ЭКБ-ДПС-Н-36Е6

где 1 - оптическое волокно

- оболочка оптического модуля

- центральный силовой элемент

- изолированная медная жила

- гидрофобное заполнение

- обмоточная лента

- промежуточная оболочка из полиэтилена

- подушка из крепированной бумаги

- сталеленточная броня

- наружная защитная оболочка из полиэтилена
