Выбор мультиплексорного оборудования

Мультиплексор МОРИОН ОГМ-30Е.

Многофункциональный мультиплексор ОГМ-30Е предназначен для формирования до 7 потоков Е1 по рек. G.703, G.704 МСЭ-Т путем мультиплексирования аналоговых речевых сигналов и цифровых сигналов данных с возможностью задания режимов работы программным путем.

Аппаратура может применяться на сельских, городских, ведомственных, внутризоновых, магистральных сетях связи, а также в ведомственных сетях оперативно-технологической связи в качестве:

· оконечного мультиплексора;

· мультиплексора ввода/вывода;

· мультиплексора ввода/вывода с групповыми каналами;

· кроссировочного мультиплексора;

· преобразователя (конвертора) межстанционной сигнализации ;

· устройство абонентского доступа к сети ТфОП и сети ISDN.

В режиме оконечного мультиплексора OGM-30E обеспечивают мультиплексирование до 30 аналоговых каналов или 31 канала передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов, телефонных каналов связи между АТС с различными типами линейной сигнализации. Платы передачи данных обеспечивают скорость передачи данных до 19,2 кбит/с в синхронном режиме и n x 64 кбит/с в синхронном режиме.

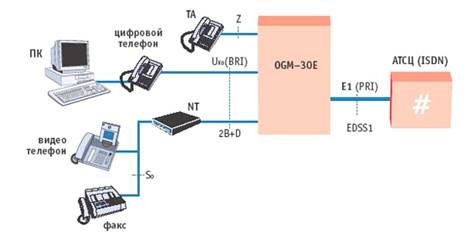

Рисунок 3.1. - Вариант использования OGM-30E в качестве мультиплексора доступа к сети ISDN.

В режиме мультиплексора ввода/вывода ОГМ-30Е использует до 7 портов потока Е1. Мультиплексор имеет возможность ввода/вывода любых телефонных каналов в количестве до 30 с соответствующими сигнальными каналами или каналов передачи данных до 30 из любого потока Е1.

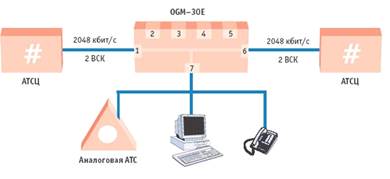

Рисунок 3.2. - Вариант использования OGM-30E в качестве мультиплексора ввода/вывода.
