Расчет диаграммы уровней сигналов на ЦРРЛ

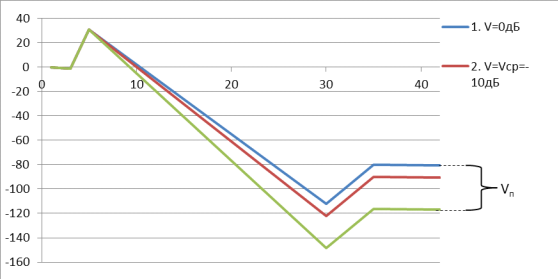

Рисунок 5.1 - Диаграмма уровней сигнала на пролете

Заключение

В

данном курсовом проекте в соответствии с заданием спроектирована ЦРРЛ протяженностью 680 км. Разработана структурная схема цифровой радиорелейной линии, состоящая из девятнадцати пролетов. Произведен выбор радиотехнического оборудования, в качестве которого предложена аппаратура «МИК-РЛ8». Разработана схема организации связи на проектируемой линии с выделением 45 каналов на промежуточной станции ПРС-2. Проведен расчет качественных показателей ЦРРЛ: выбраны оптимальные высоты подвеса антенн, рассчитана устойчивость связи для малых процентов времени. Расчеты показали, что на проектируемой ЦРРЛ обеспечивается требуемое качество связи в соответствии с рекомендациями ВСС РФ. Построена диаграмма уровней сигналов на заданном пролете, из которой следует, что при выбранных высотах подвеса антенн обеспечивается требуемый запас на замирания, что свидетельствует о правильности проделанных расчетов.

При разработки цифровой радиорелейной линии были рассмотрены основные вопросы реализации данного проекта на практике. Было предложено конкретное решение и рассчитаны основные параметры, на основе которых решалось правильность принятых решений.
