Способы реализации PON технологии

Активное оборудование OLT устанавливается в узле доступа.

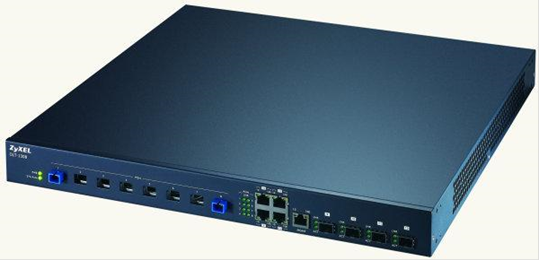

Рисунок 14 - ZyXEL OLT-1308H

Основные преимущества

· Быстрое подключение абонентов с предоставлением любых современных услуг связи по оптике и IP;

· Бесшовная интеграция в сети доступа и агрегации трафика на оборудовании ZyXEL;

· Полное соответствие стандартам EFM, IEEE 802.3ah;

· Поддержка многоадресных рассылок и VLAN 802.1Q, гибкие средства приоритизации трафика на уровне портов GEPON;

· Гибкие средства управления, включая порты RS-232 и 10/100Base-TX для защищенного внесетевого управления и мониторинга сети.

Характеристики

· 8 GEPON-интерфейсов (разъем SC-типа), с поддержкой до 32 ONUs на каждом порту

· Длина волны: 1.31 для канала upstream & 1.55 для канала downstream

· 8 портов 1000Base-T

· 1 порт 10/100Base-T для управления

· 1 порт DB9 RS-232 для подключения по консоли

Бюджет оптической мощности

· Для ONU на 10km - не менее 29dB

Производительность

· Upstream/Downstream: 1.25/1.25 Gbps

Физические параметры

· Габариты: 440 (Ш) x 443 (Г) x 43.6 (В) мм

· Вес: 4.7 Кг

Параметры окружающей среды

· Температура: 0°C ~ 50°C

· Влажность: 5% ~ 90% (non-condensing)

Параметры электропитания

· Напряжение: ~ 220 В

Пассивное оборудование ONU устанавливается в квартире у абонента.

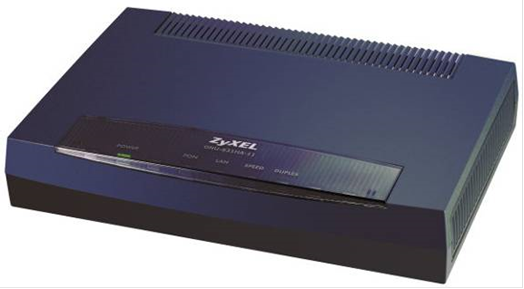

Рисунок 15 - ZyXEL

ONU-631HA

Основные преимущества

· Высокая скорость передачи и безопасность подключения (авторизация IEEE 802.1x);

· Полное соответствие стандартам EFM IEEE 802.3ah;

· Простая интеграция в сетевую инфраструктуру;

· Две модели на дальности 10 и 20 км для снижения затрат на построение сети;

· Централизованное управление и обновление микропрограмм не требует настройки со стороны пользователя;

· Поддержка всех алгоритмов, необходимых для управления трафиком (802.1p/Q, фильтрация многоадресных рассылок IGMP и т.д.) и надежного предоставления современных услуг связи.

Характеристики:

· Один порт GEPON, разъем SC

· Один порт 100/1000 Base-T

· Рабочая дистанция: ONU-631HA-11 - 10 км, ONU-631HA-12 - 20 км

Возможности сети

· Поддержка VLAN 802.1Q

· Поддержка 802.1p

· Поддержка 802.1x

· Фильтрация MAC-адресов

Возможности управления

· Внешнее управление по каналу OAM

Базовые параметры

· Габариты, мм 188х120х30

· Вес, г 405

Параметры окружающей среды

· Температура: 0 ~ 50°C

· Влажность: меньше чем 95% (non-condensing)

Параметры электропитания

· Напряжение: ~ 220В

· Потребляемая мощность: 8 Вт.

· Внешний адаптер на 12B DC

8. ПРИНЦИПЫ НАСТРОЙКИ PON СЕТИ

При тестировании сети PON оператора обычно волнуют два основных вопроса:

Реальное затухание в оптической линии между центральным узлом и абонентским устройством (действующим или готовящимся к подключению).

Местоположение проблемного участка, если реальное затухание в линии оказалось выше ожидаемого (расчетного или опорного).

Для ответа на первый вопрос достаточно провести простые измерения с помощью оптического тестера. Второй вопрос более сложен и требует применения оптического рефлектометра (OTDR), а также определенного опыта расшифровки рефлектограмм.
