Способы реализации PON технологии

снижение затрат на эксплуатацию сети абонентского доступа, в частности, снижение расходов на электропитание в силу отсутствия активного оборудования в распределительной сети, а также расходов по обслуживанию благодаря встроенным средствам эксплуатации, администрирования и обслуживания;

простота модернизаций и длительный срок эксплуатации сети абонентского доступа.

Появление на рынке GPON показало, что эта технология также приобретает популярность как еще более производительная и универсальная. Вместе с тем в EPON обработка пакетов осуществляется по тем же принципам, что и в других Ethernet-системах, за счет чего достигается простота взаимодействия всех участков сети и, соответственно, требуются меньшие затраты на ее построение и эксплуатацию. Так что вопрос о том, какой из вариантов технологии лучше - усовершенствованный EPON или же GPON, - остается открытым. Динамику снижения цен на подключение абонента к сети PON можем проследить на рисунке 10.

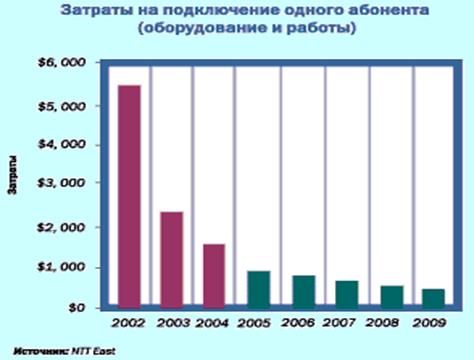

Рисунок 10 - Затраты на подключение одного абонента

РАСЧЕТ ЗАТУХАНИЯ УЧАСТКА ТРАССЫ Г. КРАСНОДАР УЛ.ДЗЕРЖИНСКОГО - УЛ. РЕПИНА

Для расчета затухания на линии необходимо знать следующие параметры: Коэффициент затухания волокна, дБ/км; количество сварных соединений и коэффициент затухания на них; количество и разновидность оптических разветвителей и затухание на них.

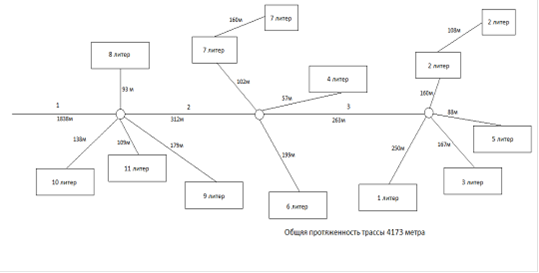

Рисунок 11 - участок трассы ул.Дзержинского - ул. Репина

При строительстве трассы использовался оптический кабель ОМЗКГМ-10А-01-0,22-64-(7.0) с затуханием 0,22 дБ/км. Общая протяженность 4173 метра. На выбранном участке трассы находится 11 литеров. Построение сети не для всех из них одинаково, так как здания имеют разное колличество подъездов и расположенность. Более подробно показано на рисунках 12 и 13.

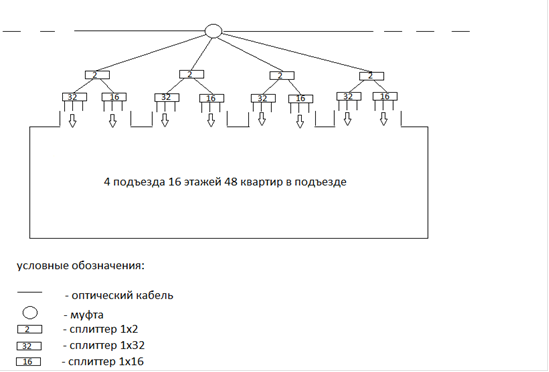

Рисунок 12 - схема построения сети PON в литерах 1,3,4,5,6,8,9,10,11

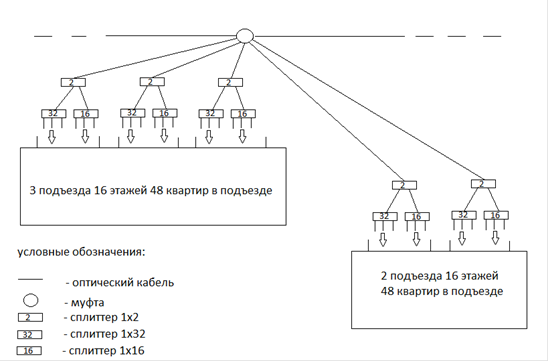

Рисунок 13 - схема построения сети PON в литерах 2 и 7

Для расчета затухания был взят отрезок трассы наибольшей протяженности - до литера 2.

Формула для расчета затухатия:

∑α =αк×L1+αк×L1+αк×L2+αк×L3+αк×L4+∆αрс +∆αсв +α1×2 +α1×32

Где αк - затухание кабеля

L1, L2, L3 - длины между муфтами

L4 - длинна от муфты, до сплиттера

∆αкн - коннекторы

∆αсв - сварные соединения

α1×2 - сплиттер 1х2

α1×32 - сплиттер 1х32

Затухание:

Коннектор - 0,5 дБ

Точка сварки - 0,2 дБ

Сплиттер 1х2 - 3,5 дБ

Сплиттер 1х4 - 7,2 дБ

Сплиттер 1х8 - 10,7 дБ

Сплиттер 1х16 - 14,4 дБ

Сплиттер 1х32 - 18,2 дБ

Подставив числовые значения затухания получим ∑α=23,8дБ. Для корректной работы необходимо, чтобы энергетический запас системы

W=Pпер - Pпр >∑α,

где Pпер - мощность передающего устройства, а Pпр - затухание. На АТС, к которой прилегает этот участок трассы, установлено оборудование с бюджетом оптической мощности не менее 29дБ на 10км. Таким образом получаем энергетический запас системы: W=29-23,8=5,2дБ. Пример оборудования установленного на АТС и у абонентов, а так же параметры этого оборудования представлены мной на рисунках 14 и 15.
