Разработка структурной схемы

При разработке структурной схемы импульсного металлоискателя необходимо определить и учесть назначение каждого функционального узла и связей между ними.

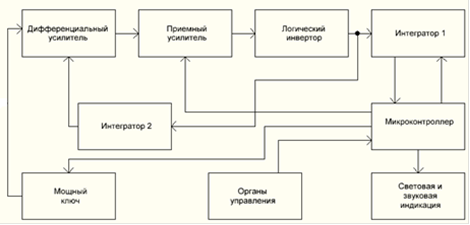

Рисунок 1 - Структурная схема импульсного металлоискателя

Структурная схема состоит из следующих блоков:

Микроконтроллер - помимо общего управления всеми узлами осуществляет формирование импульсной последовательности.

Дифференциальный усилитель - служит для усиления сигнала, напряжение которого выше напряжения питания и привязке его к потенциалу +5В.

Приемный усилитель - производит дальнейшее усиление, имеет большой коэффициент усиления.

Интегратор 1 - производится измерение полезного сигнала. Во время прямого интегрирования происходит накопление полезного сигнала в виде напряжения, которое во время обратного интегрирования преобразуется в длительность импульса.

Интегратор 2 - имеет большую постоянную интегрирования и служит для балансировки усилительного тракта по постоянному току.

Мощный ключ - производит импульсное накопление энергии в катушке.
