Разработка структурной схемы РПУ

Использование двух преобразователей частоты обосновывается необходимостью достаточно сильного подавления соседнего канала, которое можно достичь использованием узкополосных фильтров. Как известно малые полосы пропускания можно получить лишь на низких частотах, поэтому и применяют преобразователи частоты. Использование двухступенчатого преобразования объясняется тем, что подавление зеркального канала облегчается при более высокой промежуточной частоте, однако высокую избирательность по соседнему каналу и устойчивое усиление легче получить при более низкой промежуточной частоте. ФОС1 подавляет зеркальный канал для СМ2, а ФОС2 соседний канал. Поскольку перед первым преобразователем частоты находится УРЧ можно сконструировать преобразователь с большим коэффициентом шума: Будем использовать активные преобразователи частоты, это может позволит избежать использования УПЧ. Поскольку основное усиление производят на НЧ, с помощью оконечных каскадов (по причине расширения динамического диапазона и повышения устойчивости усиления), коэффициент усиления СМ1 примем в пределах 20дБ. По вышесказанным причинам коэффициент усиления СМ2 можно принять , а его коэффициент усиления 20дБ.

В качестве фильтров основной селекции первой и второй промежуточных частот необходимо использовать кварцевый или пьезокерамический фильтры, обладающие кривой избирательности близкой к идеальной.

По техническому заданию стабильность настройки приёмника должна быть в диапазоне температур . Поэтому для выполнения необходимых требований по стабильности необходимо как первый, так и второй гетеродины приёмника выполнить с кварцевой стабилизацией частоты.

Т.к. АО и Дчмс являются пассивными блоками, необходимо приблизить их коэффициент передачи к единице, чтобы не тратить полученное усиление от предыдущих блоков на компенсацию ослабления в рассматриваемых блоках. Коэффициент шума данных блоков будет играть малую роль в формировании общего коэффициента шума, поэтому их коэффициент шума может быть достаточно большим.

Коэффициент усиления УНЧ зависит от напряжения на входе РПУ и от того какой минимальный уровень напряжения будет соответствовать логической единице на входе ИЭ. Коэффициент шума УНЧ, в принципе, можно не учитывать, поскольку его вес в суммарном коэффициенте шума РПУ будет ничтожным.

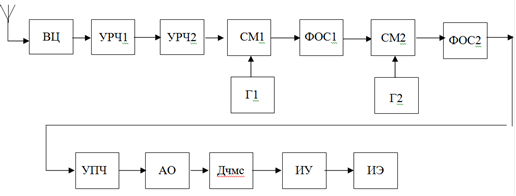

Разработки структурной(функциональной) схемы РПУ.

Рис. 1.2

Рассчитанная блок-схема представлена на рисунке 2. Согласно ней в РПУ осуществляется двойное преобразование частоты.

Выбор именно такой блок-схемы объясняется несколькими причинами:

. Введение ВЦ позволяет осуществить избирательность по зеркальному и побочным каналам.

. Использование двух УРЧ позволяет повысить чувствительность и понизить коэффициент шума.
