Расчет длины участка регенерации ВОЛП

Тогда:

определяется как разность между максимальным уровнем мощности оптического излучения на передаче и уровнем перегрузки приемника для ВОСП.

,

, (для средних условий эксплуатации),

(для третьего окна прозрачности - 1550 нм),

(для 15 варианта),

(для 15 варианта),

(для узкополосного лазера, применяемого при передаче на скорости 2.5 Гбит/с, ширина спектра излучения не превышает 0,1 нм. В данном проекте пример ее равной 0,1 нм),

(по заданию),

, (для третьего окна прозрачности).

По формуле рассчитаем максимальную длину РУ для интерфейса L-16.2:

Минимальную длину РУ рассчитаем по формуле:

Длину участка регенерации по широкополосности рассчитаем по формуле при использовании интерфейса L-16.2:

Условие выполнено, значит можно пользоваться выбранной аппаратурой.

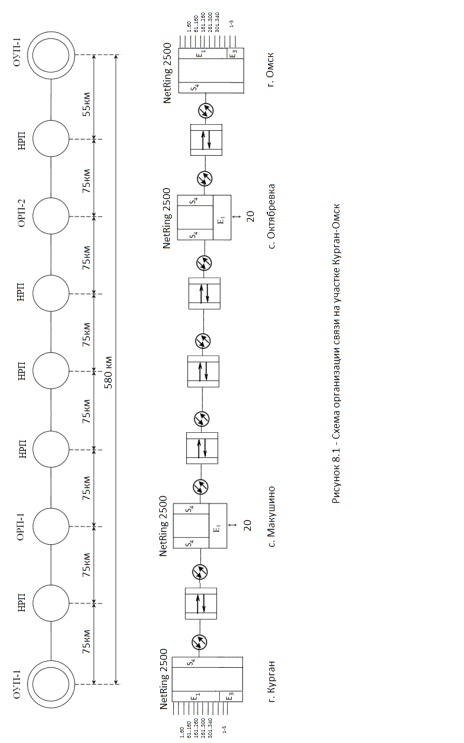

Схема организации связи на основе выбранной СП

Общая протяженность трассы Курган-Омск составляет 580 км, следовательно необходимо устанавливать регенерационные пункты.

В соответствии с выбранным оборудованием и выбранным кабелем, получили минимальную длину регенерационного участка Lαmin=43,01 км, максимальная длина регенерационного участка Lαmax=76,56 км.

Для поддержания оптимального уровня сигнала и выделения потоков населенным пунктам устанавливаем 2 ОРП в следующих населенных пунктах:

ОРП-1 с. Макушино.

ОРП-2 с. Октябревка.

И один НРП между ОРП-1 и ОРП-2.

На всей трассе прокладывается оптический кабель марки ИКБ-М6П-Н36-8.0.

На рисунке 5.1 входы мультиплексоров предназначены для:

) Е1:

60 - для телефонной связи;

160 - для интернета;

260 - для сотовых операторов;

300 - для аренды;

340 - для выделения каналов населенным пунктам.

) Е3: 1-5 - для ТВ.

Рисунок 5.1
