Разработать аппаратно-программные средства МПС, позволяющие реализовать процедуру снятия переходных ВАХ полевого транзистора

Полевой транзистор (ПТ) - это полупроводниковый прибор, усилительные свойства которого обусловлены потоком подвижных носителей заряда одного знака (или электронов, или дырок) через проводящий канал, управляемым электрическим полем (отсюда и название: полевые). В полевом транзисторе с p-n переходом управление током через канал осуществляется электрическим полем обратно смещенного p-n перехода.

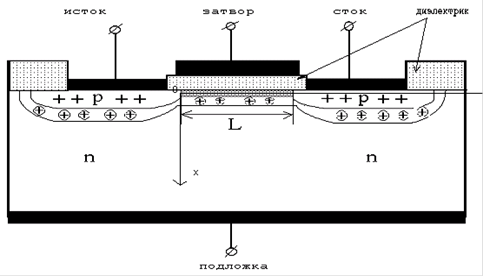

Рис. 1 - Схема полевого транзистора.

На рис. 1 изображена типичная схема МДП - транзистора. Главной отличительной особенностью ПТ от биполярных является низкий ток затвора (базы). Сопротивление канала сток-исток зависит от приложенного напряжения затвор-исток. При Uзи=0 сопротивление канала имеет низкую величину, при уменьшении Uзи сопротивление канала увеличивается. Ток протекающий в цепи сток-исток обозначается Iс, соответственно при уменьшении Uзи ток уменьшается. Величина Uзи при которой ток Iс =0 называется напряжением отсечки. Зависимость тока стока от напряжения затвор-исток называется переходная вольтамперная характеристика

Iс=f(Uзи);

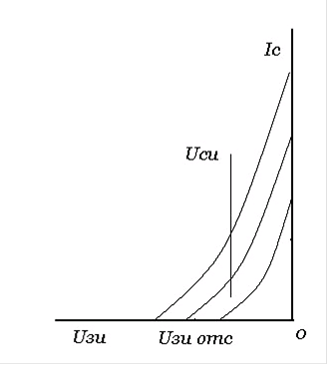

Рис. 2 - Типовая вольтамперная характеристика полевого транзистора.

Разрабатываемое устройство должно измерять зависимость тока от напряжения. Так как значения для различных типов транзисторов могут варьироваться в довольно широких пределах, необходимо предусмотреть возможность регулировки диапазона измерения.

Определимся, в каком диапазоне лежат измеряемые величины.

Uзи отс Изменяется от 1В для маломощных транзисторов (КП103, КП104) до 20 для мощных (КП901)

Iс изменяется в диапазоне от 1мА для маломощных транзисторов (КП103, КП104) до 300 мА для мощных (КП901)

Напряжение Uзи будет регулироваться цифро-аналоговым преобразователем (ЦАП), входящим в состав микропроцессорной системы. Ток Iс, протекающий в цепи сток-исток будет преобразовываться в напряжение, и подаваться на вход аналого-цифрового преобразователя. На рис. 3 приведена схема измерения.

Усилитель в цепи ЦАП-затвор необходим для нормировки диапазона изменения значения напряжения Uзи

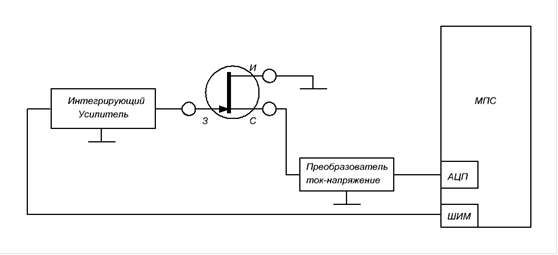

Рис. 3 - Схема измерения ВАХ.
