Определение затрат, связанных с разработкой БУШ ДГ

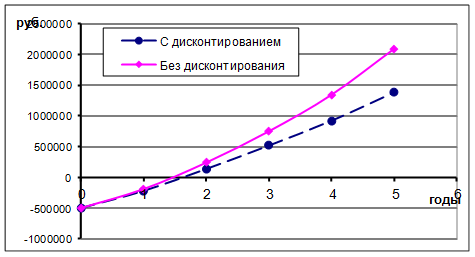

Рис. 4.5 Финансовый профиль проекта.

Из графика видно, что проект окупается на пятом месяце второго года без дисконтирования и на седьмом месяце второго года при ставке дисконтирования 10,14%.

Планирование с применением методов СПУ

Планирование и управление комплексом работ представляет собой сложную и, как правило, противоречивую задачу. Оценка временных и стоимостных параметров функционирования системы, осуществляемая в рамках этой задачи, может быть произведена разными методами. Среди существующих хорошо зарекомендовал себя метод сетевого планирования и управления (СПУ).

СПУ является комплектом графических и расчётных методов, организационных мероприятий и контрольных приёмов, обеспечивающих моделирование, анализ и динамическую перестройку плана выполнения сложных проектов и разработок. В основу системы СПУ положена модель, описывающая объект управления в виде сетевого графика. Благодаря этому система получила своё название - система сетевого планирования и управления.

Разработаем план по созданию конструкторской документации на новый БУШ по табл. 4.11.

Таблица 4.11 Перечень работ для выполнения конструкторской документации.

Код работ

Работа

Трудоёмкость, чел/недель

Численность исполнителей, чел.

Продолжительность выполнения работ, недель

1

0-1

Разработка технического задания

4

2

2

2

1-2

Проектирование функциональной структуры

1

1

1

3

2-3

Разработка эскиза проекта

2

1

2

4

1-3

Составление технических требований на разработку

1

1

1

5

3-4

Конструирование принципиальной схемы

8

2

4

6

4-5

Расчет параметров принципиальных схем

2

1

2

7

5-7

Трассировка плат

3

1

3

8

3-6

Написание руководства по эксплуатации

2

2

1

9

6-7

Составление программы испытаний

3

3

1

10

4-7

Оформление конструкторской документации

3

1

3

11

7-8

Согласование и доработка проекта

4

2

2
