Разработка и расчет фильтра нижних частот (Ф1)

ФНЧ предназначен для выделения постоянной составляющей и подавления переменной составляющей в сигнале. В качестве фильтра используем активный фильтр первого порядка, схема которого представлена на рисунке 3.12:

Рисунок 3.12 - ФНЧ первого порядка.

Значение постоянного сигнала на входе фильтра URпост:

Значение переменного сигнала на входе фильтра:

Коэффициент ослабления основной гармоники:

выберу , тогда

Частота среза:

Задам С1 = 1мкФ, тогда Rос

В качестве R1 выберу переменный резистор СП3-39А-1-750кОм20%

Из ряда Е24 выберу: Rос МЛТ-0,125-470кОм 5%;

С1= К73-17-63В-1мкФ±5%

В качестве DA1 выберу: К140УД17А

Параметры усилителя К140УД17А:

Напряжение питания ±(13,5 ÷ 16,5) В.

Коэффициент усиления 120 тыс.

Напряжение смещения 75 мкВ.

Скорость нарастания выходного напряжения 0,1 В/мкс.

Потребляемый ток 5 мА.

Частота единичного усиления 0,4 МГц

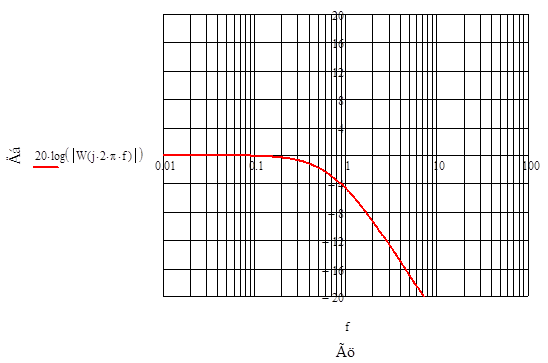

Рисунок 3.13 - ЛАЧХ ФНЧ.
