Особенности интерфейса SolidWorks

Создание нового документа вSolidWorksсопровождается выбором шаблона документа: Деталь, Сборка или Чертеж. При выборе шаблонов деталь или сборка графическая область представляет собой трехмерное пространство.

При работе в режиме "деталь" сначала создаётся необходимое количество эскизов для основания, а потом добавляются другие элементы.

Редактор SolidWorks 2013 позволяет произвольно изменять детали напрямую из сборки. Связь между деталями и сборкой гарантирует их синхронное обновление при изменении каких-либо параметров. Следовательно, чертежи сборки можно создавать на любом этапе проектирования.

Для преобразования эскизов (т.е. двухмерных объектов) в модели (трёхмерные объекты) существует ряд команд, наиболее часто используемые из которых - «Вытянутая бобышка/основание», «Повернутая бобышка/основание» и «Вытянутый вырез». Команда «Вытянутая бобышка/основание» вытягивает эскиз перпендикулярно плоскости эскиза, команда «Повернутая бобышка/основание» создаёт трёхмерный объект путём вращения эскиза относительно указанной оси симметрии, а команда

«Вытянутый вырез» вырезает необходимую область до заданных параметров. Общий вид интерфейса SolidWorks представлен на рисунке 4.1.

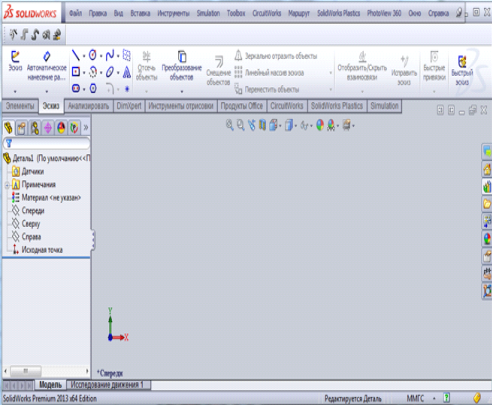

Рисунок 4.1 - Общий вид интерфейса SolidWorks 2013

Для представления процесса проектирования вSolidWorksсуществует Дерево конструирования (FeatureManager). Оно располагается в левой части рабочего окна SolidWorks и содержит полную информацию о трехмерном объекте.

В режиме сборки Дерево конструирования отображает список деталей, входящих в сборку, а также необходимые сопряжения деталей и сборок. Пример дерева конструирования в режиме сборки представлен на рисунке 4.2.

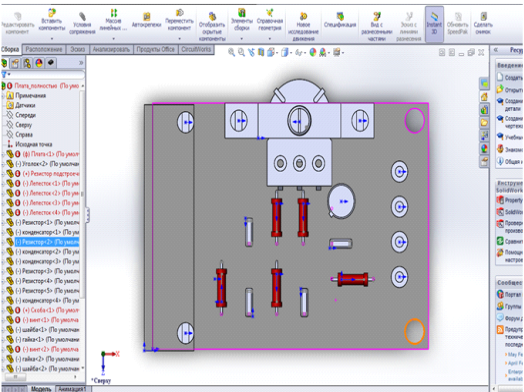

Рисунок 4.2 - Дерево конструирования в режиме сборки

Основными функциями FeatureManager являются:

выбор элементов по имени (по нажатию левой кнопки мыши);

определение и изменение последовательности, в которой создаются элементы;

отображение размеров элемента, которое можно выполнить, дважды нажав на имя элемента;

отображение и гашение элементов детали и компонентов сборки.

Панель инструментов является настраиваемым элементом интерфейса. Расположение панели инструментов, их отображение устанавливается в зависимости от типа документа.

Быстрая настройка Панелей инструментов и Диспетчера команд производится при нажатии правой кнопки мыши на границе окна соответствующей панели.

При отсутствии команды на панели инструментов ее всегда можнонайти через верхнее меню.
