Моделирование системы управления электропривода

Моделирование как метода анализа проводится с целью оценки соответствия показателей качества проектируемой СУЭП техническому заданию.

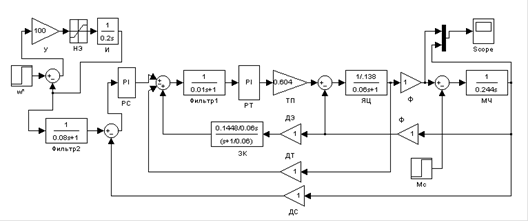

Будем осуществлять цифровое моделирование на ЭВМ в пакете программ MATLAB R12. На рис. 8.1 показана структурная схема объекта моделирования с системой управления.

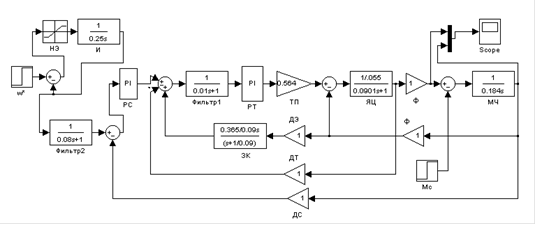

Рис. 8.1. Структурная схема САР скорости.

На рис. 8.2. представлен переходный процесс при моделировании по структурной схеме 8.1. Возмущающее воздействие принято равным 1.
