Выбор элементной базы

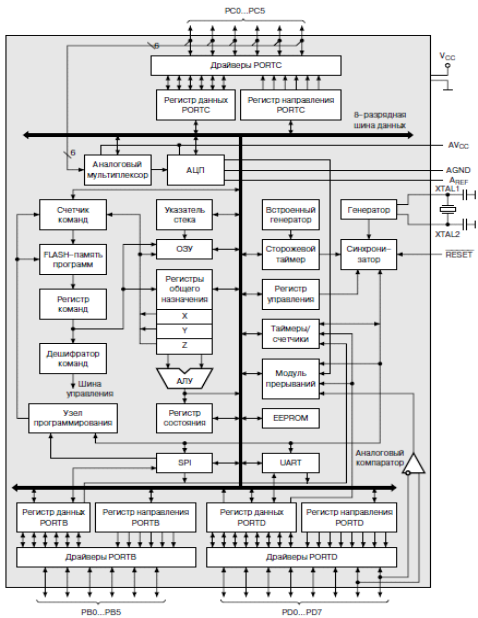

Рисунок 6. Структурная схема микроконтроллера AT90S2313

Микроконтроллеры AVR имеют в своем составе от 1 до 4 таймеров/ счетчиков общего назначения с разрядностью 8 или 16 бит, которые могут работать и как таймеры от внутреннего источника опорной частоты, и как счетчики внешних событий с внешним тактированием.

Также имеется сторожевой (WDT) таймер, который предназначен для защиты микроконтроллера от сбоев в процессе работы. Он имеет собственный RC-генератор, работающий на частоте 1МГц. WDT-таймер снабжен собственным предделителем входной частоты, что позволяет программно регулировать временной интервал переполнения таймера (т.н. тайм-аут), по истечении которого происходит сброс микроконтроллера.

AVR - микроконтроллеры могут быть переведены программным путем в один из режимов пониженного энергопотребления. Для разных семейств AVR и разных микроконтроллеров в пределах каждого семейства изменяются количество и сочетание доступных режимов пониженного энергопотребления

AVR функционируют в широком диапазоне питающих напряжений от 1,8 до 6,0 В. Температурные диапазоны работы микроконтроллеров AVR - коммерческий (0С…70С), индустриальный (-40С…+85С), автомобильный (-40С…+125С) и военный (-55С…+125С).
