Определение пригодности интервалов

Для определения пригодности интервала необходимо:

· по графику найти допустимое значение ослабления радиоволн рельефом местности

(Для интервала №1)

Wp_доп1=-24,2 дБ,

(Для интервала №2)

Wp_доп 2=-23,3 дБ.

· сравнить значение Wp_доп i с Wp i:

(Для интервала №1)

,3дБ>-24,2 дБ

(Для интервала №2)

,6дБ>-23,3 дБ.

Выбранные позиции РРС и интервалы считаются пригодными если выполняется условие Wp i ≥ Wp_доп i

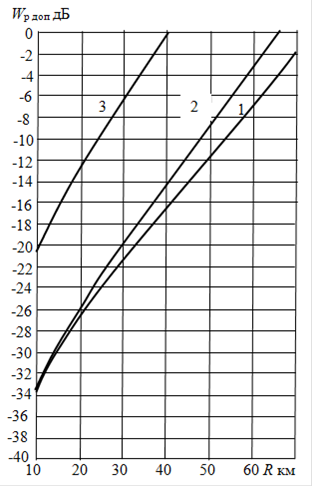

График для определения допустимого ослабления рельефом местности на интервалах РРЛ Р-419 в режиме 12, 24 и 60 каналов ТЧ 2 - поддиапазон 5 - 12 каналов ТЧ

Так как -14,3дБ>-24,2дБ, -16,6дБ>-23,3дБ, то оба интервала считаются пригодными.
