Основные принципы построения металлодетекторов

В настоящее время задачи обнаружения проводящих предметов в непроводящей среде решаются в основном магнитными методами. Разновидностями магнитных методов являются индукционные токовихревые, с различными видами намагничивающего поля, и магнитоэлектрические, с использованием естественного геомагнитного поля земли или искусственного магнитного поля [1,2].

Металлодетекторы с гармоническим намагничиванием

Металлический предмет, помещенный в гармоническое магнитное поле, сам становится источником переменного магнитного поля, изменяющегося с той же частотой. Характерными признаками объекта поиска являются особенности их амплитудно-частотных (АЧХ) и фазочастотных (ФЧХ) характеристик. Т.е. электрофизические свойства материалов объекта поиска, а также геометрические размеры его элементов приводят к тому, что при некотором значении частоты намагничивающего поля амплитуда и фазовый сдвиг сигнала, переизлучаемого объектом поиска, будут при конкретной ориентации иметь отличия от множества предметов личного пользования.

Рассмотрим это на следующем примере. Фазовый сдвиг поля, переизлучаемого металлическим предметом, больше у массивного предмета, к которым ближе объект поиска, чем у тонкостенного, что более характерно для предметов личного пользования. Это связано с воздействием на намагничивающее поле реакции вихревых токов, протекающих ближе к поверхности металла. С глубиной из-за поверхностных вихревых токов уменьшается напряженность электромагнитного поля. Эти токи оказывают экранирующее влияние на проникновение поля, что одновременно вызывает их ослабление и нарастающий с глубиной сдвиг по фазе по отношению к намагничивающему полю. Глубина проникновения электромагнитных полей и вихревых токов в металл зависит от частоты:

, (1.1)

где - частота, - электропроводность, - магнитная проницаемость.

Из формулы видно, что глубина проникновения вихревых токов в металл уменьшается с ростом частоты. Поэтому на высоких частотах массивный металлический предмет и тонкостенный (одинаковой площади и формы, изготовленные из одного и того же материала), окажутся источниками одинаковых переизлученных полей. Т.е. на высоких частотах нельзя отличить массивный предмет от немассивного.

Теория метода вихревых токов дает возможность при различных частотах намагничивающего поля определить изменение активной и реактивной составляющих комплексного сопротивления катушки в зависимости от электропроводности, размера и формы предмета, помещенного в катушку. Теория базируется на уравнениях Максвелла. Из решения этих уравнений вытекает ряд формул, на основании которых можно получить семейство зависимостей комплексного сопротивления катушки от электропроводности, магнитной проницаемости материала и размеров предмета, помещенного в нее. Эти зависимости показывают, что имеется максимум реактивной составляющей комплексного сопротивления катушки, соответствующий определенным параметрам (размерам, материалу), находящегося в ней предмета.

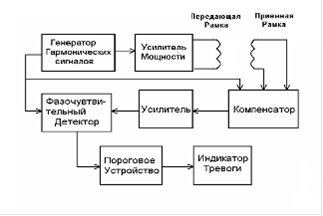

Рисунок 1.1 - Структурная схема металлодетектора с гармоническим намагничиванием

На рисунке 1.1 представлена структурная схема металлодетектора с использованием гармонического намагничивания. При гармоническом методе поле переизлучения объекта поиска измеряется на фоне намагничивающего поля, превышающего его по амплитуде в тысячи и миллионы раз. Поэтому в металлодетекторе используется компенсатор, устраняющий сигнал, наведенный в приемной катушке намагничивающим полем. В пороговом устройстве оцениваются амплитуда и фазовый сдвиг поля переизлучения объекта поиска, фиксируемого приемной катушкой.

Достоинствогармонического метода - высокая помехозащищенность, обусловленная возможностью эффективной фильтрации в диапазонах частот, отличных от рабочих.

Недостаток- необходимость значительной жесткости конструкций катушек и предохранения их от сотрясений и прикосновения посетителей.

Примерами металлодетекторов, в которых используется гармонический метод, являются следующие модели: 773 LF (Rens Manufacturing Со, США), МР 1783 (Valon GmbH, Германия), Intelliscan 12000 (RANGER, США).

Импульсные металлодетекторы

На рисунке 1.2 приведена структурная схема металлодетектора, в котором используется импульсное намагничивание. Блок задержек обеспечивает проведение измерений после прекращения действия импульса возбуждающего поля.
