Выбор оптического кабеля

Для того, чтобы спроектировать трассу прохождения волоконно-оптической линии связи и выбрать нужный тип кабеля, необходимо знать условия эксплуатации, конструкцию кабеля и его технические параметры. В настоящее время имеется большое количество конструкций ВОК, ориентированных на различные условия применения (прокладка внутри зданий, в телефонной канализации, в грунте и т.д.). В зависимости от назначений и условий применения волоконно-оптические кабели имеют определенные конструкции. Можно выделить несколько основных групп конструктивных элементов: оптические волокна с защитными покрытиями, оптические модули, сердечники, силовые элементы, гидрофобные материалы, оболочки и армирование.

Основной элемент волоконно-оптических кабелей - оптическое волокно, изготовленное из высококачественного кварцевого стекла, обеспечивающее распространение световых сигналов. Для обеспечения стабильной работы оптического волокна и уменьшения опасности их разрыва под воздействием продольных и поперечных напряжений волокна защищают первичными и вторичными покрытиями. Первичное покрытие, накладываемое сплошным слоем непосредственно на оболочку оптического волокна после его вытяжки, предохраняет поверхность оптического волокна от повреждения и придает ему дополнительную механическую прочность. В качестве вторичного покрытия оптического волокна используются: трубка со свободно размещаемыми в ней ОВ с первичным защитным покрытием; сплошное полимерное покрытие; ленточный элемент, в котором размещаются ОВ с первичным защитным покрытием. В трубчатом элементе (в трубке), выполняющим роль вторичного защитного покрытия, свободно размещаемые оптические волокна с первичным защитным покрытием обычно укладываются без скрутки либо путем скрутки вокруг центрального силового элемента. Чаще всего материалом, который используется для изготовления наружной оболочки волоконно-оптических кабелей, является полиэтилен. Он обладает и отличными физическими параметрами (большая прочность, хорошая износостойкость, неподверженность ультрафиолетовому излучению, окислению и другим химическим воздействиям), и хорошими диэлектрическими свойствами.

Полиэтилен имеет неплохую сопротивляемость проникновению влаги, низким и высоким температурам, а также обладает способностью не изменять свои физические свойства под воздействием перепадов температуры окружающей среды.

В зависимости от условий эксплуатации к конструкции кабеля предъявляются различные требования. Кабель, который используется вне помещений, в первую очередь, должен иметь защиту от атмосферных воздействий; кабелю, который предназначен для прокладки в кабельных колодцах, необходима защита от грызунов и т.д. При выборе кабеля основное внимание уделяется двум аспектам:

пожарная безопасность, если кабель прокладывается внутри помещений;

целостность и сохранность световодов при хранении, монтаже и эксплуатации волоконно-оптического кабеля.

В данном дипломном проекте будут использоваться следующие марки оптических кабелей: ДПЛ-П-48А 6(6)-2,7 кН, ДПТс-П-08А 1(6)-8кН, ДПТс-П-04А 1(6)-8кН, ДПЛ-П-08А 2(6)-2,7кН, ИКСЛ-Т-А8-2,6. Это кабели волоконно-оптические с диэлектрическим центральным силовым элементом, бронированные стальной гофрированной лентой.

Характеристики оптических кабелей

Магистральный бронированный оптический кабель (ОК) для прокладки в кабельной канализации марки ДПЛ-П-48А 6(6)-2,7 кН.

Поставщик данной продукции - кабельный завод «Инкаб», г.Пермь

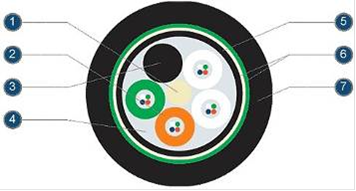

Оптический кабель ДПЛ

Конструкция

Кабель ДПЛ содержит центральный силовой элемент (1) выполненный в виде стеклопластикового стерженя.

Оптические волокна уложены в пластиковую оболочку (2), заполненную гидрофобным заполнителем. Кордель (3) состоит за 2,4 или 8 медных жил. Свободное пространство между оптическими модулями, корделью и стержнем заполнено гидрофобным заполнителем (4). Всю конструкцию покрывает промежуточная полиэтиленовая оболочка (5) и водоблокирующая, стальная гофрированная лента (6). Внешняя оболочка (7) из полиэтилена с маркировкой кабеля.

Назначение

Кабель ДПЛ предназначены для прокладки в кабельной канализации, трубах, коллекторах, местах подверженным затоплениям или повреждению грызунами, ручным или механизированным способами. Изготавливаются с центральным силовым элементом из стального троса или стеклопрутка. Как правило данный тип кабеля используется на городских линиях связи.

Допускается прокладка в грунтах, подверженных мерзлотным деформациям при стойкости ОК к растягивающим усилиям не менее 20 кН.

Механические характеристики:

Максимальное количество оптических волокон в кабеле

2 - 216

Максимальное количество оптических волокон в модуле

2 - 12

Максимальное количество модулей в кабеле

4 - 18

Диаметр кабеля, мм

14,5 - 22,7

Масса кабеля, кг/км



- ДПЛ

198 - 465

- ДПН

224 - 505

Минимальный радиус изгиба, мм

290 - 454

Стойкость к продольному растяжению, кН

1,5 - 4,0

Стойкость к раздавливающим усилиям, кН/см

0,5 - 1,0

Стойкость к удару, Дж

10

Температурный диапазон эксплуатации, °С

- 60 + 70

Температурный диапазон при прокладке, °С

- 10 + 50
