Описание и работа контрольно-корректирующей станции

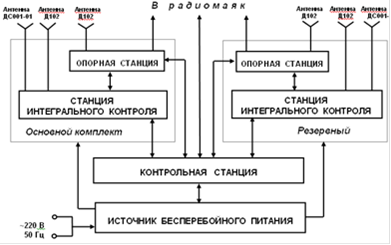

Рис. 13. Функциональная схема ККС

Технические характеристики

ККС обеспечивает определение координат места судна с точностью от1 до 5 м в зоне действия дифсистемы.

Погрешности измерения радионавигационных параметров не более:

- СКП псевдодальности 0,35 м;

- СКП скорости изменения псевдодальности 0,05 м/с.

Погрешности формирования поправок не более:

- СКП поправок псевдодальности 0,35 м;

- СКП скорости изменения поправок псевдодальности 0,05 м/с.

Время задержки RTCM-сообщения от момента формирования до момента начала передачи не более 1 с.

Время выработки сигнала тревоги при превышении порогов по остаточной погрешности псевдодальностей, погрешности плановых координат, величине HDOP не более 0,25 с.

Форматы сообщений ККС принимаемых извне и передаваемых во внешние устройства соответствуют:

- Стандарту «RTCM SC-104, версия 2.2 для функционирования GNSS в дифференциальном режиме»;

- Стандарту «RTCM для дифференциальных опорных станций и станций интегрального контроля (RSIM), версия 1.1» (с учетом ГЛОНАСС).

Протоколу BINR

Количество каналов приемника ГЛОНАСС/GPS - 28.

Тип принимаемого сигнала:

- ГЛОНАСС - ПТ-код в диапазоне частот F1;

- GPS - С/А-код на частоте L1.

Количество каналов передачи MSK-модулированных сигналов в РМк - 2.

Параметры MSK-модулированного сигнала по каждому каналу (табл.7):

Таблица 7

Параметры MSK-модулированного сигнала

- частота формируемых MSK-сигналов устанавливается с дискретностью 500 Гц

От 283,5 до 325 кГц;

- уровень выходного сигнала при нагрузке 50 Ом

Не менее 0,5 В;

- диапазон, занимаемый MSK-сигналом, не более

230 Гц;

- скорость передачи

50, 100, 200 бит/с;

- двоичный «0» представляется задержкой фазы на 90° относительно несущей частоты, двоичная «1» представляется опережением фазы на 90°.

Питание ККС осуществляется от сети однофазного переменного тока напряжением 220±15% (+22; -33) В, (50±2,5) Гц через источник бесперебойного питания из состава ККС. Потребляемая мощность не более700 Вт.

Габаритные размеры и масса ККС:

- габаритные размеры стойки ККС 600х800х1950 мм;

- масса, не более: 250 кг.

Внешние воздействия

ККС сохраняет свои технические характеристики при воздействии:

рабочей температуры в диапазоне:

от 0 до плюс 50 °С для ОС, СИК, КС;

от минус 50 до плюс 65 °С для антенн;

относительной влажности:

· для антенны 100 % при температуре 35 °С;

· для ОС, СИК, КС 95 % при температуре 35 °С.

Технические характеристики опорной станции

· количество каналов приемника ГЛОНАСС/GPS 28;

· тип применяемого сигнала:

Ø СНС ГЛОНАСС ПТ-код в диапазоне частот L1;

Ø СНС GPS С/А-код на частоте L1;

· точность измерения скорости изменения псевдодальности, не более 0,04м/с;

· точность коррекции псевдодальности, не более 0,30м;

· точность поправок к скорости изменения псевдодальностей, не более 0,04м;

· интервал обновления и выдачи данных 1 с;

· время первого определения после прогрева ОГ, не более 2 мин;

· типы передаваемых сообщений 1, 3, 5, 7, 9, 16, 31, 32, 33, 34, 35, 36, 37;

· количество последовательных портов RS-232 4;

· параметры MSK-модулятора:

Ø диапазон частот от 283,5 до 325,0 кГц;

Ø отклонение несущей частоты, не более 4х10-6;

Ø уход частоты MSK-модулятора, не менее 10-6;
