Описание и работа контрольно-корректирующей станции

Ø уровень выходного сигнала при нагрузке 50 Ом, не менее 0,5 В;

Технические характеристики станции интегрального контроля:

· количество каналов приемника 28;

· тип принимаемого сигнала:

Ø СНС ГЛОНАСС ПТ-код в диапазоне частот L1;

Ø СНС GPS С/А-код на частоте L1;

· точность измерения псевдодальности (СКП), не более 0,30м;

· точность измерения скорости изменения псевдодальности, не более 0,04м;

· время первого определения после прогрева ОГ, не более 2 мин.;

· типы передаваемых сообщений 1, 31, 9, 34, 3, 32, 5, 33, 7, 35, 16, 36, 37;

· количество последовательных портов RS-232 4;

· параметры приемника диффсообщений:

Ø диапазон частот от 283,5 до 325,0 кГц;

Ø отклонение несущей частоты ±2 Гц;

Ø скорость приемника информации 50, 100 или 200 бит/с;

Ø тип модуляции - MSK. Кодировка информации: логический «0» - сдвиг текущей фазы несущей частоты на минус 90°, логическая «1» - сдвиг на 90;°

Ø дискретность настройки по частоте 0,5 кГц.

Технические характеристики контрольной станции

Контрольная станция выполнена на базе IBM-совместимого компьютера с программным обеспечением контроля и управления ОС, СИК и РМк.

Контрольная станция состоит из следующих частей:

системный блок - УВМ РАМЭК - 011 с входящими платами:

СР168U 8 port с кабелем Opt/8D;

- WDT-01;

промышленный монитор цветной 17² Рамэк-17 с разрешением 800х600 при частоте вертикальной развертки 70 Гц;

клавиатура 105 клавиш, со встроенным манипулятором «мышь».

Все составные части выполнены в корпусах для установки в 19² стойку (рис.14).

Операционная система, установленная в контрольной станции Windows Professional 2000 service pack 4.

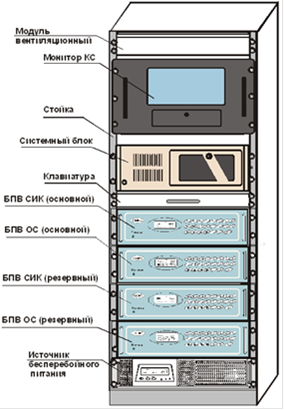

Рис.14. Внешний и порядок размещения аппаратуры ККС
