Акустические КБ-системы

б) доступность измерения абсолютного времени прохождения посылки обеспечивает возможность решения геометрических трехмерных соотношений системы приемник - приемоответчик без всяких упрощений. В случае использования маяков, можно измерить лишь разницу во времени;

в) запросы приемоответчика могут быть запрограммированы, поэтому скорость поступления данных можно соотнести с требованиями навигационной обстановки. При использовании нескольких приемоответчиков (что часто встречается) запросы могут быть распределены во времени таким образом, чтобы избежать взаимного перекрытия ответов;

г) точное знание моментов запросов и управления ими дает возможность организовать «временное окно» для приема ответных сигналов приемниками. Таким образом будут использоваться только те сигналы, которые приходят в моменты времени, соответствующие открытому «окну». Это значительно снижает объем ложных тревог и поступление сигналов, связанных с явлением многолучевости;

д) в случае использования двух запрашивающих устройств и двух приемоответчиков становится возможным выбрать лучшую «акустическую картину». Это снижает эффект маскировки звука буровой колонной или вертикальным участком трубопровода и обеспечивает чистоту сигналов как для приемоответчиков, так и для приемников.

Если КБ - система используется для управления АП и необходимо знать геодезические координаты, то положение решетки приемников следует вычислять, используя стандартную процедуру гидрографического определения места и наземную, либо спутниковую систему навигации.

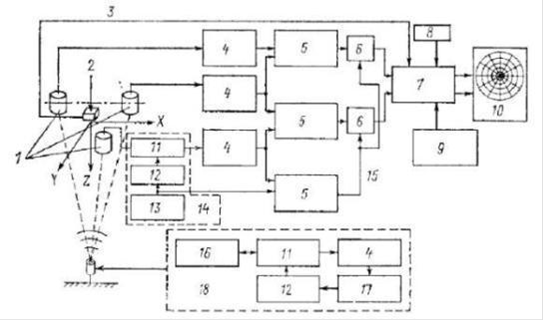

- приемоизлучатели; 2 - блок определения отклонения от вертикали; 3 - компенсационный тракт крена; 4 - канал приемного тракта; 5 преобразователь время - напряжение; 6 - умножитель; 7 - блок компенсации крена и смещения; 8 - глубина; 9 - смещения приемоизлучателя и приемоответчика; 10 - дисплей; 11 - переключатель прием - передача; 12 - генератор; 13 - импульсный генератор; 14 - запросчик; 15 - тракт дистанции - R; 16 - гидрофон ответчика; 17 - блок импульсной логики; 18 - приемоответчик (транспондер).

Рисунок 1.3 - Структурная схема КБ - системы с приемоответчиком (транспондером).

На рисунке 1.3 показан основной комплект аппаратуры, использующий минимальное количество приемников (три) в режиме дистанция/пеленг для работы КБ - системы с приемоответчиком. Хотя электронная часть КБ - системы с приемоответчиком более сложна, по сравнению КБ - системой с маяком, это компенсируется преимуществами, которые приведены выше.
