Генератор чисел на базе кольцевого счетчика

Из таблицы следует, что выражения для выходных функций ГЧ (Z1 и Z2) будут иметь следующий вид:

Для реализации полученных булевых функций требуются логические элементы «И-НЕ» с количеством входов не менее 10 и 9. Таких элементов нет, поэтому будем использовать каскад из логических элементов «3И» микросхемы КР1533ЛИ3 с задержкой 10 нс и логических элементов с повышенной нагрузочной способностью «4И-НЕ» микросхемы КР1533 ЛА22 с задержкой 8 нс. Для построения схемы воспользуемся кольцевым счетчиком на базе счетчика Джонсона с дешифратором кода Джонсона.

Такая схема ГЧ на базе кольцевого счетчика с преобразователем кодов c применением логических элементов «И-НЕ» и «И», построенная на микросхемах КР1533ТМ8, КР1533ЛА3, КР1533ЛИ1, КР1533ЛИ3 и КР1533ЛА22 представлена на рисунке 13.

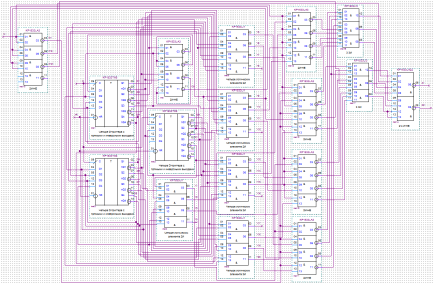

Рисунок 13 - Генератор чисел на базе кольцевого счетчика с преобразователем кодов на элементах «И-НЕ» и «И»

Время переключения ГЧ по входу «С» (Тпер.С) и время формирования выходных сигналов ГЧ по входу «С» (Тформ.С) равно tзд.(КР1533ТМ8) по входу «С» + tзд.(КР1533ЛА3) + tзд.(КР1533ЛИ1) + tзд.(КР1533ЛИ3) + tзд.(КР1533ЛА22)= 23+11+14+10+8=66

Потребляемая мощность: Р =Ucc**(3*Icc(КР1533ТМ8) + 6*Icc(КР1533ЛА3) + 5*Icc(КР1533ЛИ1) + 2*Icc(КР1533ЛИ3) + 1*Icc(КР1533ЛА22) = 5,5*(3*14 + 6*3 + 5*4 + 2*3 + 1*3,9)=494,45

Таким образом, построенный генератор не отвечает требованиям ТЗ по потребляемой мощности.
