R1 = 10 кОм, R2 = 15 кОм, R3 = 270 кОм, R4 = 39 кОм.
. Расчет точности параметров устройства
Проверим полученные значения верхней и нижней точек срабатывания для выбранных номиналов резисторов, а также эквивалентное сопротивление:
Рассчитаем относительные ошибки для рассчитанных напряжений верхней и нижней точек срабатывания:
Моделирование работы схемы на компьютере

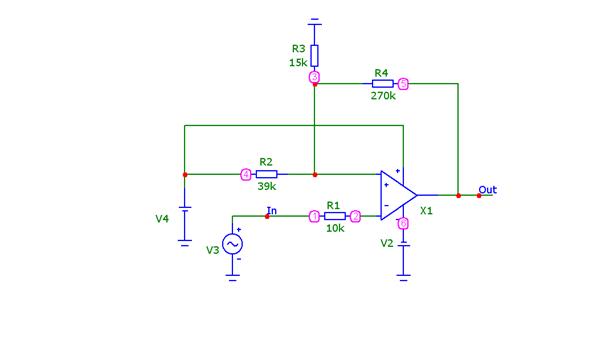

Для моделирования используется схема, представленная на рис. 4.
Рис. 4. Схема для моделирования.

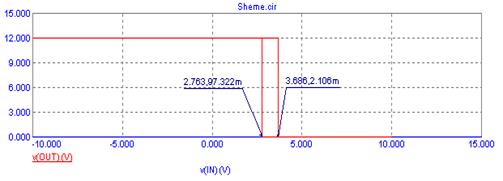

АПХ, полученная в результате моделирования, приведена на рис. 5.
Рис. 5. АПХ, полученная в результате моделирования.
Смоделированные значения напряжений верхней и нижней точек срабатывания: .
Вывод: Вычислим погрешность, полученную при моделировании :
компаратор однополярный сигнал параметр
Здесь - напряжения верхней и нижней точек срабатывания, полученные в результате моделирования, соответственно. Из погрешностей можно сделать вывод о точности расчетов.
