Применение АЦП КР572ПВ5

Назначение АЦП КР572ПВ5 - преобразование напряжения аналогового сигнала в цифровую форму для последующего отображения уровня сигнала цифровым индикатором. Прибор рассчитан на совместную работу с жидкокристаллическим четырехразрядным цифровым индикатором.

Микросхему КР572ПВ5 изготовляют по технологии КМОП.

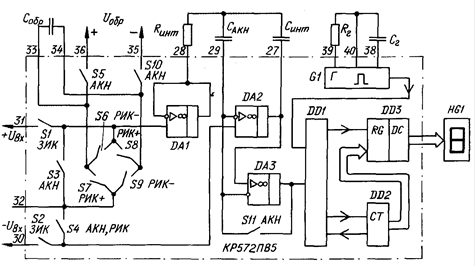

Преобразователь (рис. 1) состоит из аналоговой и цифровой частей. Аналоговая содержит электронные выключатели S1-S11, буферный ОУ DA1, работающий в режиме повторителя, интегратор на ОУ DA2, а также компаратор DA3. В цифровую часть входят генератор G1, логическое устройство DD1, счетчик импульсов DD2, регистр памяти с выходным дешифратором DD3.

Рис.1

В преобразователе использован принцип двойного интегрирования, в соответствии с которым вначале разряженный интегрирующий конденсатор Синт заряжают определенное время током, пропорциональным измеряемому напряжению, а затем разряжают определенным током до нуля. Время, в течение которого происходит разрядка конденсатора, будет пропорционально измеряемому напряжению. Это время измеряют с помощью счетчика импульсов; с его выхода сигналы подают на индикатор.

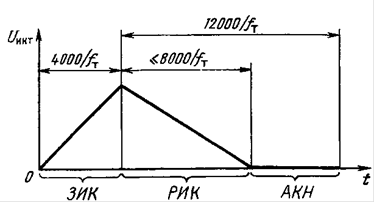

На вход преобразователя (выв. 30 и 31) подают измеряемое напряжение Uизм, а на выв. 36 и 35 -- образцовое Uoбp. Цикл измерения (рис. 2) состоит из трех этапов - интегрирования сигнала, т. е. зарядки интегрирующего конденсатора (ЗИК), разрядки интегрирующего конденсатора (РИК) и автоматической коррекции нуля (АКН).

Рис.2

Каждому этапу соответствует определенная коммутация элементов преобразователя, выполняемая выключателями S1-S11 на транзисторах структуры МОП. На схеме рис. 1 надписи у выключателей обозначают этап, в течение которого "контакты" замкнуты. Длительность этапа, точно задаваемая счетчиком DD2, пропорциональна периоду тактовой частоты fт.

В течение этапа ЗИК, длящегося 4000 периодов тактовой частоты, входной сигнал через выключатели S1, S2 и буферный усилитель DA1 поступает на вход интегратора DA2. Это вызывает на конденсаторе Синт накопление заряда, пропорционального и соответствующего по знаку приложенному входному напряжению. Напряжение на выходе интегратора DA2 изменяется с постоянной скоростью, пропорциональной входному сигналу.

Предположим, что к началу этапа ЗИК заряд на конденсаторах Синт и Сакн и напряжение смещения нуля ОУ DA1- DA3 равны нулю (Сакн - запоминающий конденсатор узла автоматической коррекции "нуля"). Так как входной ток интегратора DA2 мал, изменения напряжения на конденсаторе Сакн не происходит, и он фактически не оказывает влияния на процесс интегрирования. Конденсатор Собр остается с предыдущего цикла заряженным от источника образцового напряжения до Uo6p. В конце этапа ЗИК компаратор DA3 определяет знак входного напряжения по знаку напряжения на выходе интегратора DA2. Чувствительность компаратора DA3 такова, что он правильно определяет полярность входного сигнала, даже если сигнал существенно меньше единицы отсчета.

При работе преобразователя на этапе РИК входной сигнал на интегратор DA2 не поступает. К его входу выключатели S7, S8 или S6, S9 присоединяют заряженный до образцового напряжения конденсатор Собр. причем в такой полярности (этим и обусловлен выбор той или иной пары выключателей), при которой происходит разрядка конденсатора Синт.

Разрядка длится до тех пор, пока конденсатор Синт не разрядится полностью, т. е. напряжение на выходе ОУ DA2 не станет равным нулю. В этот момент подключенный параллельно конденсатору Синт компаратор DA3 срабатывает и завершает этап РИК. Заряд конденсаторов Собр и Сакн практически не изменяется. Время разрядки конденсатора Синт, выраженное числом периодов тактовых импульсов, и есть результат измерения, записанный в счетчике DD2. Состояние счетчика переписывается в регистр DD3, а затем после дешифрации в семиэлементный код сигналы поступают на индикатор.

Перейти на страницу: 1 2 3 4 5 6
