Применение АЦП КР572ПВ5

Второй (пятивольтный) источник предназначен для питания цепей управления жидкокристаллическим индикатором. Плюсовой вывод этого источника - выв. 1, минусовой - выв. 37. Стабильность напряжения источника хуже, чем у трехвольтного, примерно в 10 раз. Нагрузочная способность также невелика - при токе нагрузки 1 мА выходное напряжение уменьшается на 0,8 В, поэтому использовать его можно практически только для питания микросхемы, управляющей ЖКИ.

На выходе F преобразователь вырабатывает последовательность прямоугольных импульсов вида "меандр" с частотой, в 800 раз меньшей тактовой (62,5 Гц при fт = 50 кГц). На выходах, подключаемых к элементам цифр индикатора, напряжение имеет ту же амплитуду, форму и частоту, но оно синфазно с напряжением на выходе F для невидимых элементов и противофазно для видимых. Низкий уровень этих импульсов соответствует -5 В (выв. 37), а высокий - нулю (выв. 1).

Для настройки тактового генератора удобно, когда частота импульсов на выходе F равна частоте сети. Осциллограф, на экране которого их наблюдают, синхронизируют от сети и настраивают тактовый генератор на такую частоту (вблизи 40 кГц), при которой изображение становится практически неподвижным.

Для управления четырьмя десятичными запятыми необходимы дополнительные четыре логических элемента ИСКЛЮЧАЮЩЕЕ ИЛИ (DD1 на рис. 3). Они повторяют фазу "меандра" для неиндицируемых запятых и инвертируют ее для той, которая должна быть видна.

Для индикации той или иной запятой достаточно соответствующий вход управления запятой соединить с выв. 1 - общей точкой источников питания (остальные входы оставляют свободными).

При использованном включении микросхемы DD1 это будет означать подачу на выбранный вход высокого уровня.

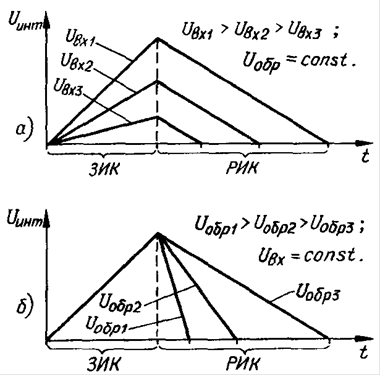

Как уже было указано, АЦП на микросхеме КР572ПВ5 измеряет отношение значений напряжения на входах Uвх и Uобp. Поэтому возможны два основных варианта ее применения. Традиционный вариант - напряжение Uo6p неизменно, Uвх меняется в пределах ±2Uo6p (или от 0 .2Uобр). Изменение напряжения на конденсаторе Синт и на выходе интегратора DA2 (рис. 1) для этого случая показано на рис. 4,а. При втором варианте напряжение Uвх остается постоянным, а меняется Uo6p. Этот вариант использован в работе и проиллюстрирован на рис. 4,б. Возможен и смешанный вариант, когда при изменении измеряемой величины меняются и Uвх и Uo6p

Напряжение на входах и выходах ОУ, входящих в состав преобразователя, не должно выводить их за пределы линейного режима работы. Обычно указывают пределы ±2 В, понимая под этим изменение напряжения относительно аналогового общего провода при использовании встроенного источника образцового напряжения. Рис. 4 показывает, что наибольшее напряжение на выходе ОУ DA2 определено максимальным напряжением на входе Uвх преобразователя. Знак напряжения на выходе интегратора относительно выв. 30 противоположен знаку напряжения на выв. 31, а значение Uинт может быть рассчитано по формуле: Uинт = = 4000Uвх/( Синт • Rинт • fт). (1). Напряжение в этой формуле выражено в вольтах, емкость - в микрофарадах, сопротивление - в килоомах, тактовая частота - в килогерцах.

Рис.4

Сразу отметим, что для обеспечения нормального режима разрядки конденсатора Синт напряжение на нем должно быть меньше напряжения между выв, 1 и 32 с запасом 0,2 .0,3 В. Поэтому оно не должно быть более 2 В при однополярном питании микросхемы и 3 4 В (в зависимости от напряжений питания) - при двуполярном. Для обеспечения максимальной точности измерения желательно, чтобы одно из крайних значений напряжения на конденсаторе Синт, менялось в широких пределах, приближалось к максимально возможному. Это и определяет правильный выбор элементов интегратора Синт и Rинт: Синт × Rинт = 4000Uвх/(Uинт×fт), (2), где размерности те же, что и в (1).

Рекомендуемые значения сопротивления Rинт=40 .470 кОм, причем для максимального напряжения Uвх нужно выбирать Rинт ближе к верхнему пределу, для минимального - к нижнему. Емкость конденсатора Синт обычно равна 0,1 .0,22 мкФ.
