Термодатчики К1019ЕМ1, К1019ЕМ1А

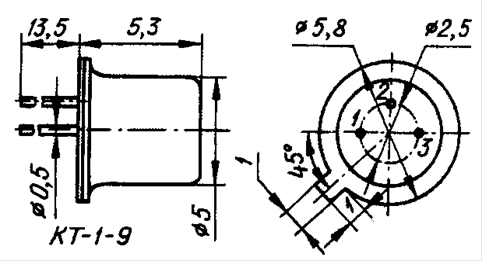

Эти микросхемы представляют собой термодатчики с линейной зависимостью выходного напряжения от температуры. Они предназначены для работы в устройствах контроля, измерения и регулирования температуры. Микросхемы оформлены в металлостеклянном корпусе КТ-1-9 с гибкими проволочными лужеными выводами (рис. 1); масса прибора - не более 1,5г.

Рис.1

Датчик по свойствам подобен стабилитрону с малым дифференциальным сопротивлением и со стабильным и нормированным плюсовым температурным коэффициентом напряжения(ТКН). Принципиальная схема прибора показана на рис. 2. Цоколевка: выв. 1 - подключение цепи калибровки; выв. 2-плюсовой вывод датчика; выв. 3 - минусовый вывод датчика, корпус микросхемы.

Рис.2

Часто для построения датчика температуры используют свойство р-п-перехода, заключающееся в том, что падение напряжения на нем линейно зависит от его температуры. ТКН р-п-перехода отрицателен и имеет типовое значение 2 мВ/°С.

Недостатком р-п-перехода как датчика температуры является довольно большое его дифференциальное сопротивление (25 .30 Ом при токе 1 мА). По этой причине для достижения мало-мальски приемлемых характеристик датчика р-п-переход необходимо питать от стабилизатора тока. Кроме того, ни у одного диода не нормированы ни сам ТКН, ни его стабильность, что серьезно затрудняет их применение в качестве термодатчиков, особенно в промышленной аппаратуре.

Работа термодатчика К1019ЕМ1 основана на зависимости от температуры разности значений напряжения на эмиттерном переходе Uбэ двух транзисторов с разной плотностью эмиттерного тока. Эта разность DUбэ при заданном соотношении значений площади эмиттера транзисторов и равном токе через них (это и обеспечивает разную плотность тока) оказывается пропорциональной абсолютной температуре кристалла: DUбэ=(k×Tк×lgM)/q. Здесь M=S2/S1 - отношение значений площади эмиттера транзисторов VT1 и VT2 (см. схему на рис. 2); k - постоянная Больцмана; Тк - абсолютная температура; q - заряд электрона.

На транзисторах VT1, VT2 собран первый дифференциальный усилитель, а на VT9, VT10 - второй, управляемый сигналами первого. Транзисторы VT3-VT8 образуют два генератора тока, один питает первый дифференциальный усилитель, а другой - второй. На транзисторах VT11 и VT12 собрано "токовое зеркало", служащее динамической нагрузкой второго дифференциального усилителя. Выходной сигнал с нагрузки второго усилителя через эмиттерный повторитель (VT14) поступает на базу выходного транзистора VT16. Конденсаторы С1, С2 и резистор R10 обеспечивают устойчивость работы узла.

Условием баланса первого дифференциального усилителя является равенство значений коллекторного тока транзисторов VT1, VT2. Поскольку площади эмиттерного перехода этих транзисторов различаются в 10 раз, для балансирования усилителя на его вход с резистора R3 должно быть подано напряжение DUбэ=Tк× (k×ln10)/q.

При питании микросхемы током 1 .5 мА возникает отрицательная ОС по напряжению с выхода усилителя через делитель R2R3R4 на его вход. Эта связь устанавливает на выводах 2 и 3 микросхемы напряжение, пропорциональное разности падений напряжения на эмиттерном переходе транзисторов VT1 и VT2, с коэффициентом пропорциональности (R2+R3+R4)/R3.
