Характеристики отечественных вибропреобразователей

Конструкция МВ-43 без жгута показана на рис.

Рис. 1

Чувствительный элемент МВ-43 состоит из блока пьезоэлементов (7), электрически изолированного от корпуса МВ-43 (1) изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6).

Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).

Крышка (4) соединяется с корпусом (1) с помощью сварки.

К корпусу (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.

Жгут МВ-43 изготовлен из антивибрационного двухпроводного экранированного кабеля и заканчивается розеткой соединителя. Кабель АВКТД(Л) вибропреобразователя МВ-43 с буквами В и Г защищен металлорукавом.

Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки. Место сварки заливается высокотемпературным герметиком (на рис.1. не показано).

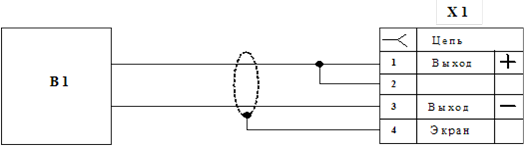

Принципиальная электрическая схема МВ-43 для вариантов Б и Г приведена на рис. 2

Для снижения влияния разности потенциалов корпусов объекта и вибропреобразователя экран кабеля электрически изолирован от корпусов МВ-43 и соединителя и подведен к гнезду соединителя (рис. 2).

Рис. 2

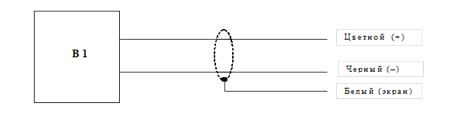

Принципиальная электрическая схема МВ-43 для вариантов А и В приведена на рис. 3

Для снижения влияния разности потенциалов корпусов объекта и вибропреобразователя экран кабеля электрически изолирован от корпусов МВ-43 (рис. 3).

Рис. 3

Внешний вид вибропреобразователей МВ-43 представлен на рис. 4

Рис. 4

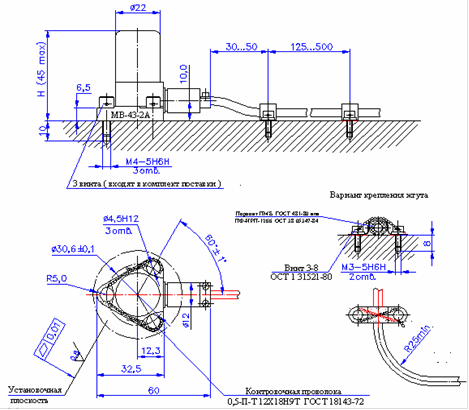

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ МВ-43

Требования к установочной плоскости

. Установочная плоскость для контроля вибрации, на которой закрепляется вибропреобразователь (ВИП), должна быть подготовлена в соответствии с требованиями инструкции по эксплуатации и отвечать следующим требованиям:

Таблица 2.

- неплоскостность

0,02 мм.

- шероховатость Rz, не более

0,8 мкм.

- 3 резьбовых отверстия для крепления (МВ-43, МВ-44, МВ-46)

М4 - 5Н6Н.

- неперпендикулярность резьбовых отверстий

0,03

. Сопрягаемые поверхности вибропреобразователей и площадки объекта (или переходного кронштейна) непосредственно перед установкой должны быть тщательно очищены (например, промыты бензином).

. При закреплении вибропреобразователя применение каких-либо прокладок или механических демпферов (фильтров) под установочную плоскость ВИП не допускается без согласования с разработчиком. В случае установки вибропреобразователя на изолированую поверхность корпус датчика должен быть заземлен в соответствии с ГОСТ 22782.0 П.2.

. Затяжку крепежных винтов, входящих в комплект поставки, производят в соответствии с ОСТ 1 00017-89 (“Моменты затяжки болтов, винтов и шпилек”) величиной крутящего момента на ключе 2,0 Н•м.

*) Величина затяжки 2,0 Н•м обеспечивается применением отвертки с размером лопатки 1,0 х 6,5 мм с предельным диаметром ручки 22 мм.

Вариант установки вибропреобразователя МВ-43 на объекте

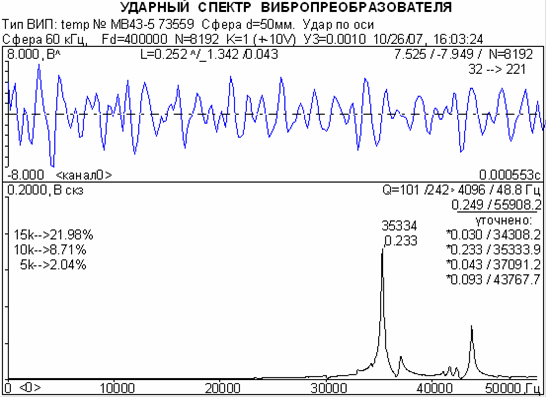

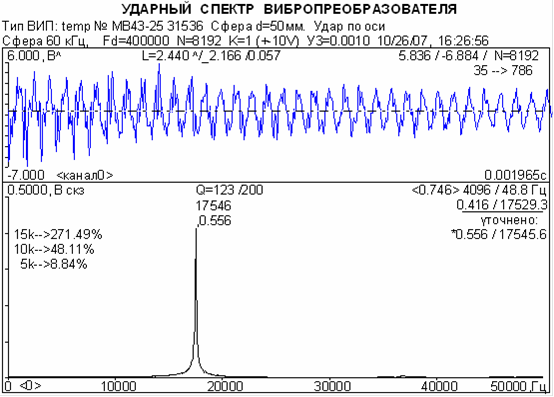

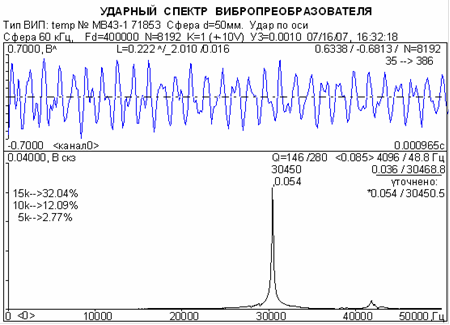

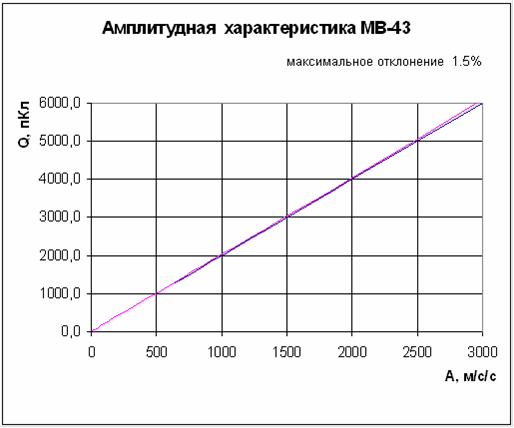

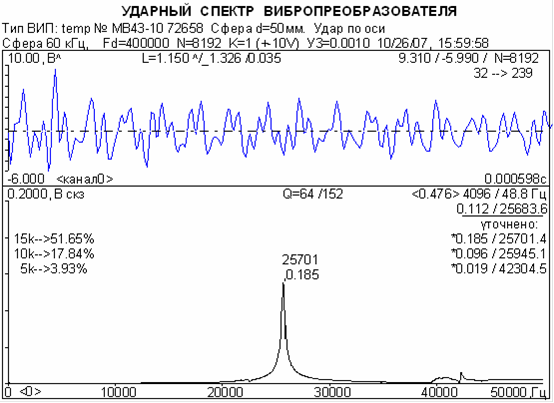

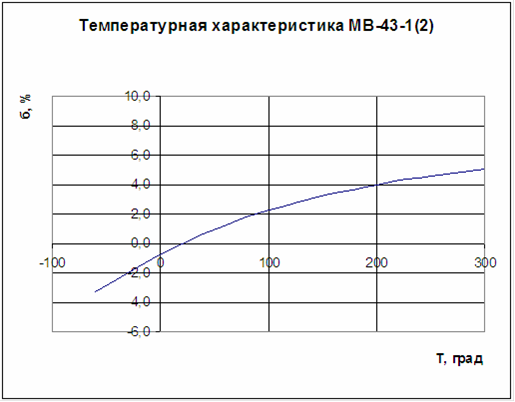

Типовая частотная характеристика МВ-43-1 на примере ВИП № 71722

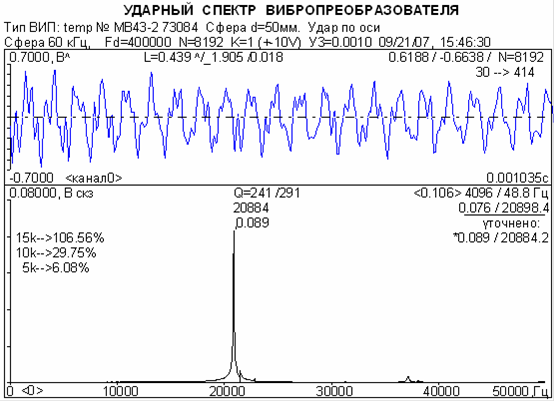

Типовая частотная характеристика МВ-43-2 на примере ВИП № 72015
