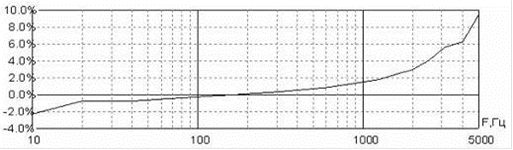

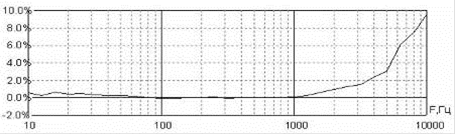

Типовая частотная характеристика МВ-43-5 на примере ВИП № 73305

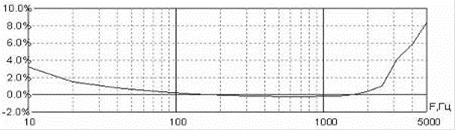

Типовая частотная характеристика МВ-43-10 на примере ВИП № 72656

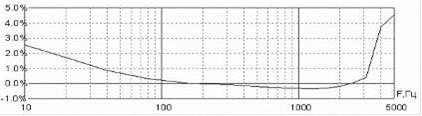

Типовая частотная характеристика МВ-43-25 на примере ВИП № 70276
Таблица 3. Жгуты
Выход (к аппаратуре) → |
|
|
|
|
|
|
|
Вход (к ВИП) ↓ |
Розетка 2РМДТ18 КПЭ4Г5В1В ГЕО.364.126 ТУ |
Вилка 2РМДТ18 КПЭ4Ш5В1В ГЕО.364.126 ТУ |
Вилка 2РМДТ18 БПЭ4Ш5В1В ГЕО.364.126 ТУ |
Свободный конец (экранированный) |
Вилка 2РМДТ18 БПН4Ш5В1В ГЕО.364.126 ТУ |
Вилка 2РМДТ18 КПН4Ш5В1В ГЕО.364.126 ТУ |
Свободный конец (неэкранированный) |
Розетка 2РМДТ18КПЭ4Г5В1В ГЕО.364.126 ТУ |
ЖЯИУ. 685691.042 |
ЖЯИУ. 685691.037 |
ЖЯИУ. 685691.008 |
ЖЯИУ. 685691.012 | |||
Свободный конец (экранированный) |
ЖЯИУ. 685691.030 | ||||||
Розетка 2РМДТ18КПН4Г5В1В ГЕО.364.126 ТУ |
ЖЯИУ. 685691.007 |
ЖЯИУ. 685691.009 |
ЖЯИУ. 685691.011 | ||||
Свободный конец (неэкранированный) |
ЖЯИУ. 685691.029 |
Длина жгута выбирается из ряда 1000 .30000 мм с шагом 1000 мм.
ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-44
Описание
Вибропреобразователь тип МВ-44, в дальнейшем МВ-44, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта. Применяется в отраслях общего машиностроения и предназначен для установки в зонах повышенной температуры до 400 ºС.
Используемые при изготовлении преобразователя МВ-44 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 50000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).
Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.
