Характеристики отечественных вибропреобразователей

Длина жгута выбирается из ряда 1000 .30000 мм с шагом 1000 мм.

ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-46

Описание

Вибропреобразователь тип МВ-46, в дальнейшем МВ-46, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта. Применяется в основном на виброактивных агрегатах (авиационные и судовые двигатели, газоперекачивающие агрегаты, коробки передач, редукторы и т.д.).

Используемые при изготовлении преобразователя МВ-46 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 100000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

Степень защиты МВ-46 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) - IР67.

Вибропреобразователи МВ-46 вариантов исполнения В и Г являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х.

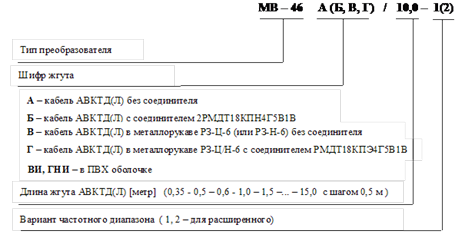

Варианты исполнения вибропреобразователей и их условные обозначения

Таблица 10. Основные характеристики МВ-46

Обозначения

Тип вибропреобразователя МВ - 46

Технические характеристики

Коэффициент преобразования, пКл•с2/м (пКл/g)

1,0 / 2,0 (9,81)

Отклонение коэфф. преобразования от номинального значения в течение назначенного срока службы, не более

5 %

Частотный диапазон с неравномерностью частотной характеристики 5 %, Гц

10 - 5000

Частотный диапазон с неравномерностью частотной характеристики 10 %, Гц (1*)

10 - 15000

Частотный диапазон с неравномерностью частотной характеристики ±10 %, Гц (2*)

1 - 15000

Относительный коэффициент поперечного преобразования, не более

5 %

Нелинейность амплитудной характеристики в диапазоне до 2000 м/с2 (200 g), не более

±3 %

Частота установочного резонанса, не менее, кГц

40; 45*

Температурная погрешность в рабочем диапазоне - 60 ºС . 250 С, не более, %

- 60 ºС 20 ºС 150 ºС 250 С

±10 % ±5 % ±5 % ±10 %

Электрические характеристики

Выход

Дифференциальный, изолирован от корпуса

Емкость между выводами, не менее, пФ

1500

Емкость между выводами и корпусом, не более, пФ

30

Емкость 1 п. м кабеля АВКТД(Л), пФ

± 90 . 120

Внутреннее сопротивление преобразователя (20 ºС), не менее,

20 МОм

Внутреннее сопротивление преобразователя (250 ºС), не менее,

5 МОм

Сопротивление изоляции (20 ºС), не менее,

100 МОм

Сопротивление изоляции (250 ºС), не менее,

5 МОм

Физические характеристики

Чувствительный злемент

ЦТС-26

Масса МВ-46 без жгута, не более, кг

0,10

Материал корпуса

нержавеющая сталь

Конструкция корпуса

сварная, герметичная

Кабель АВКТД(Л) (до 250 С)

Антивибрационный, гибкий, теплостойкий
