Выбор БИС сопряжения

Поскольку шина данных микропроцессора КР580ВМ80А кроме своей основной функции используется для передачи сигналов управления (слова-состояния), возникающих в начале каждого цикла, то для работы всей системы необходимо специальное устройство, фиксирующее код состояния - системный контролер. Для этой цели служит БИС - КР580ВК38. Условное графическое изображение представлено на рисунке 13.

Рисунок 13 - Условное обозначение системного контролера

Функциональное назначение выводов системного контролера КР580ВК38 указаны в таблице 2.8.

Таблица 2.8 - Назначение выводов КР580ВК38

№ вывода

Обозначение

Тип вывода

Функциональное назначение

1

2

3

4

15,17,12,10,6,19,21,8

D0-D7

Входы-выходы

Подключается к D0-D7 МИКРОПРОЦЕССОРА

13,16,11,9,5,18,20,7

DB0-DB7

Входы-выходы

Подключается к ШД системы

1

STSTB

Вход

Строб слова-состояния МП

2

HLDA

Вход

Подтверждение захвата

3

WR

Вход

Строб ввода данных (сигнал от МП)

4

DBIN

Вход

Строб ввода данных (сигнал от МП)

27

I/O W

Выход

Запись во внешние устройства

26

MEMW

Выход

Запись в память

25

I/O R

Выход

Чтение внешних устройств

24

MEMR

Выход

Чтение из памяти

23

INTA

Выход

Подтверждение прерывания

22

BUSEN

Вход

Сигнал управления сист. шиной

.9 ВЫБОР БИС ПКП

В Курсовом проекте в качестве блока приоритетного прерывания используем блок КР580ВН59.

1

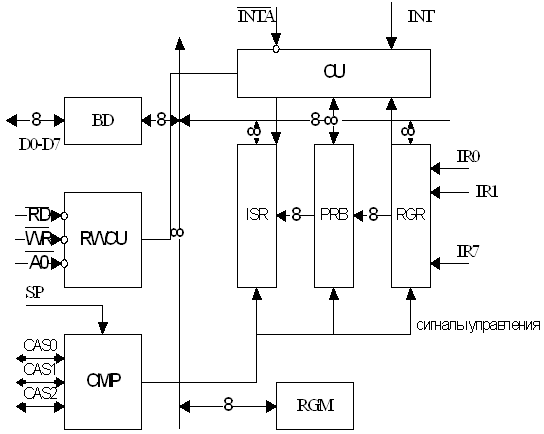

Рисунок 14 - Внутренняя структура блока прерываний

Блок приоритетного прерывания может работать в двух режимах:

- по запросу на приоритетное прерывания;

- по спросам запросов на приоритетное прерывание.

Внутренняя структура блока приоритетного прерывания состоит из:- двунаправленный 8-разрядный буфер данных, связывающий ППИ с системной шиной данных;- блок управления записью/чтением, обеспечивающий управление внешними и внутренними передачами данных, управляющих слов и информации о состоянии ППИ;

CMP - блок коммутатора, обеспечивающий каскадирование данных блоков;

CU - схема управления, формирует запрос INT, поступающий на микропроцессор;

ISR - регистр, который хранит точки входа в подпрограммы обработки приоритетных прерываний всех уровней.

PRB - блок который определяет сигнал; соответствует максимальному уровню приоритетного прерывания из записанных в регистр RGR;
