Синтез схемы арифметических преобразователей

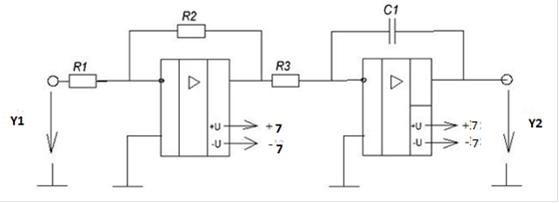

Расчет интегратора на ОУ (

Y

2=инт (

Y

1))

Для интегрирования сигнала первого канала с постоянной времени используем интегратор на базе операционного усилителя.

Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:

.

В связи с тем, что инвертирующий вход имеет потенциальное заземление, выходное напряжение определяется следующим образом:

Отсюда и выбираем из условия .

Принимаем , .

Используем два ОУ. В первом случае интегрируем значение напряжения, но значение сигнала получится отрицательным, поэтому ставим инвертирующий усилитель с Кu=-1

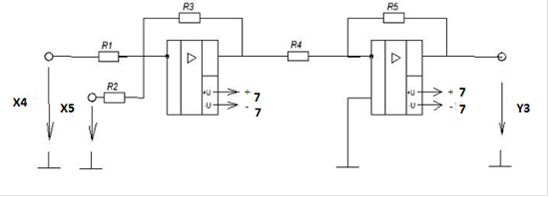

Расчет сумматора на ОУ (Выполнение

Y

3=0.6

X

5+0.6Х4)

Выходное напряжение усилителя зависит от входных в соответствии с уравнениями:

Используем два ОУ. В первом случае суммируем два значения напряжение, но сумматор суммирует со знаком минус, поэтому потом ставим инвертирующий ОУ с Ku=-1.

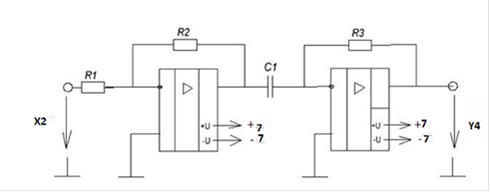

Расчет дифференциатора на ОУ (

Y

4=Диф. Х2)

Для дифференцирования сигнала второго канала с постоянной времени используем дифференциатор на базе операционного усилителя.

Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:

Используем два ОУ. В первом случае дифференцируем значение напряжения, но значение сигнала получится отрицательным, поэтому ставим инвертирующий усилитель с Кu=-1

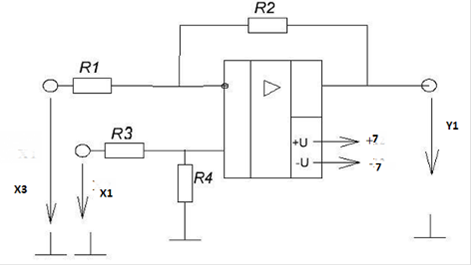

Расчет операционного усилителя, выполняющего вычитание сигналов (

Y1

=0.35 (

X3

-

X1

))

Для того чтобы отнять два значения напряжения друг от друга используем не инвертирующий ОУ.

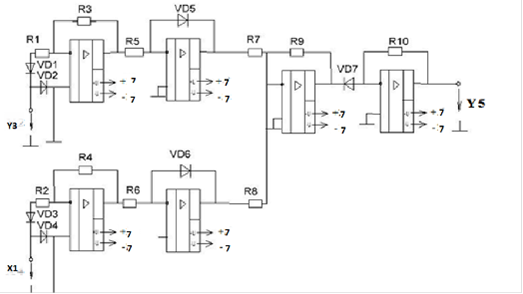

Расчет усилителей, выполняющих перемножение сигналов (

Y

5=|

Y

3|*|

X

1|)

Выберем диод марки КД102Б (Uпрям=1В, Iпрям=50мА)

Перейти на страницу: 1 2
