Синтез схемы арифметических преобразователей

Для произведения сигналов сначала пустим их на логарифмические усилители, затем на сумматор, после чего проэкспоненцируем используя экспоненциальный усилитель. На вход первого логарифмического усилителя подводим Y2 а на вход второго Х4.

Для логарифмического усилителя:

,

Для первого логарифмического усилителя:

,

Для второго логарифмического усилителя:

,

Подадим полученные сигналы на сумматор:

При получаем:

Подадим полученный сигнал на экспоненциальный усилитель. Выходное напряжение усилителя зависит от входного в соответствии с уравнениями:

Выполнение

Y

6=Х2-0.25Х4-0.7Х1

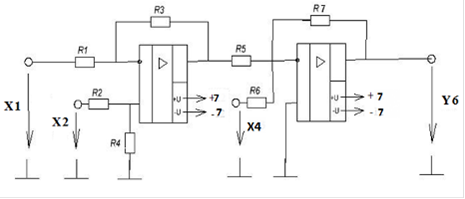

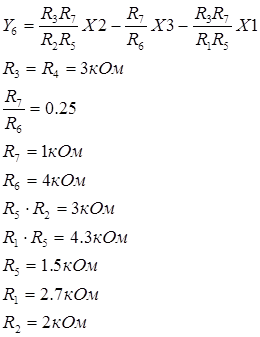

Используем два ОУ. Не инвертирующий операционный усилитель, выполняющий вычитание сигналов, вычитает Х3 с Х1, затем используем сумматор, который суммирует Х3-Х1 с Х2, получаем требуемую операцию.
