Расчет детектора

В качестве детектора будем использовать диодную схему. Преимуществами такой схемы являются: малые нелинейные искажения, отсутствие потребления энергии от источника питания и простота схемы.

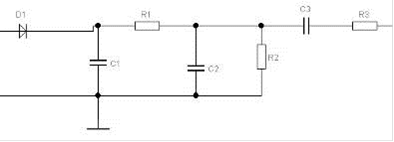

Схема

Рис. 9

Нагрузка диода

Выберем диод Д2А:

По справочным данным определяем диода:

Из последних двух уравнений находим и и приводим их стандартному ряду:

Из стандартного ряда E24- .

Коэффициент передачи детектора с нагрузкой ()

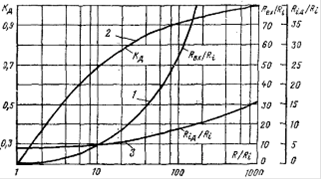

определим по кривой 2 на графике:

Амплитуда выходного сигнала усилителя промежуточной частоты.

Выберем конденсатор C1:

Выбираем по Е-12

Выберем конденсатор С2:

(по Е-12 выбираем 10нФ)

Выберем конденсатор Cр:

(по Е-12 выбираем 4.7мкФ)

Моделирование

Рис. 10

Расчет выходного каскада

Выберем для каскада транзистор типа МП41А. Его характеристики: Екмакс = 30 В, Iкмакс = 0.05 А, fгр = 1,4 МГц, h21б = 0.98, rб = 100 Ом.

Неравенство Е0 ≤ (0.3 - 0.4)Екмакс выполняется (9 ≤ 9 12), следовательно транзистор выбран правильно.

Так как Рвых = 35 мВт, то вычисляем необходимую мощность в коллекторной цепи каждого транзистора: Ркмах = 0.5*35 = 17.5 мВт.

Тогда с учетом коэффициентов для бестрансформаторной схемы (табл 2-3) Iкмах вычисляется по формуле 2-10: кмах = Ркмах/0.5EуЕкЕl = 0.0175/0.5*0.4*9*0.85 = 11 мА

Перейти на страницу: 1 2 3
