Расчет величины просвета Н(0)

Величина просвета без учета рефракции находится по формуле:

Где - критический просвет, определяемый как:

Где - длина пролета

λ - рабочая длина волны (0,0375м)

- относительная координата наивысшей точки профиля пролета (0,7)

- приращение просвета, обусловленное явлением рефракции:

Где - среднее значение вертикального градиента диэлектрической проницаемости тропосферы.

Получим значение просвета без учета рефракции:

Н(0) = 10,5 - 7,87185 = 2,62815м

Произведём необходимые построения и графическим методом находим высоты подвеса антенн h1 = 51; h2 = 47 м.

Методика вычисления высот следующая: от наивысшей точки профиля вертикально вверх откладываем величину просвета без учёта рефракции радиоволн Н(0). Через полученную точку проводим линию прямой видимости так, чтобы высоты подвеса на обоих пунктах были примерно одинаковы. Вертикально вниз от наивысшей точки профиля откладываем отрезок, равный критическому просвету Н0. Через полученную точку проводим линию, параллельную линии прямой видимости. По точкам пересечения этой линии с профилем пролёта определяем величину параметра s, характеризующего протяжённость препятствия на пролёте.

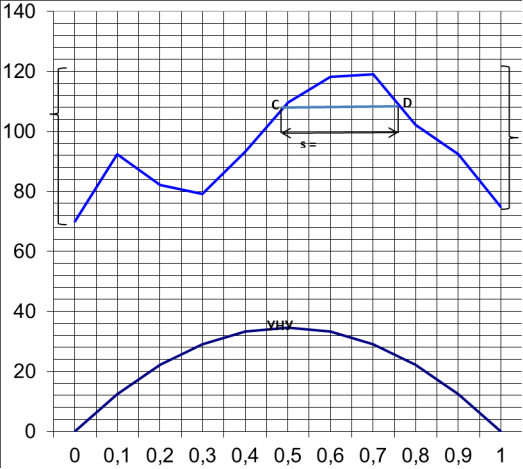

Рисунок 4.1. - Профиль пролета
