Прокладка ОК кабелеукладчиком

Кабелеукладчики КВГ по своим техническим возможностям не уступают зарубежным аналогам и имеют вибратор трехвальный, двухкамерный, одна из камер которого содержит одноступенчатый понижающий редуктор и приводные шестерни дебалансов, а другая - дебалансы, обеспечивающие необходимое возмущающее усилие. Рабочий орган устанавливается непосредственно на корпус вибратора, поэтому колебательная масса минимальна, что повышает амплитуду вибрации и, соответственно, эффект разработки грунта. Дополнительной тяговой машиной является трактор Т-170МБГ или специально оборудованный бульдозер. На рис. 2 показан общий вид кабелеукладчика КВГ-1.

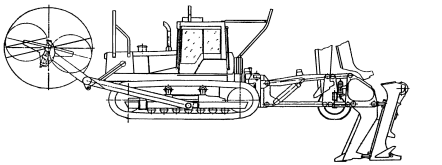

Рис. 2. Общий вид кабелеукладчика КВГ-1

При прокладке ОК кабелеукладчиком недопустимым является вращение барабана под действием натяжений кабеля, возникающих при движении кабелеукладчика по трассе. Особенно опасны рывки кабеля. Крайне неблагоприятным для кабеля может быть момент начала движения (трогания) кабелеукладчика, при котором не исключается разгон вращения барабана под действием натяжения кабеля. Рывки кабеля могут иметь место при прокладке в сложных грунтах, наличии препятствий в грунте, на трассе и т.п. Бестраншейная прокладка не может исключить возможные случаи непосредственного контакта прокладываемого ОК, имеющего полиэтиленовые оболочки, с острыми твердыми каменистыми включениями, оказывающими сосредоточенные боковые воздействия на кабель. На рис. 3 показан процесс прокладки кабеля при помощи кабелеукладчика на гусеничном ходу.

Для предотвращения превышения допустимых нагрузок на ОК при его прокладке необходимо обеспечить:

· принудительное вращение барабана в момент начала движения кабелеукладчика и синхронизованную его размотку;

· ограничение боковых давлений на кабель за счет применения различного рода мероприятий и конструкций, снижающих трение (например, использование в кассетах специальных роликовых направляющих устройств; обеспечивающих минимально допустимый радиус изгиба ОК; размещение роликов кассеты так, чтобы уменьшить радиальное давление на кабель);

· допустимый радиус изгиба ОК от барабана до укладки на дно щели на всем участке подачи кабеля через кассету;

· исключение случаев засорения кассеты кабелеукладочного ножа и остановок вращения барабана при движении кабелеукладчика.

Желательно применение соответствующих технических средств непрерывного контроля, сигнализирующих о достижении пороговых значений тяговых усилий и ограничивающих режимы нагружения кабеля с остановкой процесса прокладки.

Обязательной является планировка трассы перед прокладкой ОК бульдозером. Подъемы и уклоны трассы не должны превышать 30°. При прокладке ОК в сложных грунтах обязательно должна применяться предварительная пропорка грунта. Цель предварительной пропорки - обнаружение скрытых препятствий, которые могли бы повредить кабель. При обнаружении таких препятствий грунт на этих участках разрабатывается с помощью бурильных и взрывных работ, машин и механизмов для разработки траншей и т.п.

Способы прокладки кабеля в грунте должны чередоваться на трассе в зависимости от условий прокладки. Для отдельных участков трасс предварительно может укладываться жесткий защитный трубопровод, в который затем затягивается ОК. Для выбора способа прокладки может потребоваться исследование грунта. Перед началом работ необходимо проверить подготовку трассы. За проведением всех строительных работ должен осуществляться постоянный контроль, так как в случае наличия ошибок в проекте или плохой подготовке трассы строительному персоналу трудно исправить эти ошибки непосредственно в полевых условиях.

Прокладка ОК на переходах через подземные коммуникации. На пересечениях с шоссейными, железными дорогами, продуктопроводами и другими коммуникациями ОК затягивают в трубы, которые, прокладываются закрытым (горизонтальным проколом, бурением) или открытым способами. Прокладка труб под препятствиями, как правило, проводится до начала прокладки кабеля в районе пересечения. При этом необходимо отдавать предпочтение таким способам, при которых не требуется разрезать ОК. При подходе кабелеукладчика к подземному препятствию ОК сматывают с барабана и укладывают «восьмеркой». Затем протягивают кабель под препятствием в заготовленную трубу, снова наматывают на барабан, заряжают в кассету и продолжают прокладку.
