Прикладные подсистемы пользователей сетей подвижной связи

В настоящее время в России активно развиваются системы сотовой подвижной связи, в которых используются пять основных стандартов:

• аналоговые стандарты NMT-450 и AMPS

• цифровые стандарты GSM, D-AMPS и CDMA.

Эти стандарты, в отличие от других, нашли широкое применение во многих странах мира, особенно европейских.

Для применения на федеральном уровне в России разрешается использовать стандарты GSM и NMT-450. Федеральным сетям GSM и NMT-450 выделены междугородные коды АВС=902 и 901 соответственно. В данных кодах каждой сети оператора подвижной связи выделяется двух- или трехзначный код в зависимости от емкости сети. При включении сети подвижной связи (СПС) в местную сеть может использоваться также нумерация местной сети,

При взаимодействии сетей СПС со станциями ТФОП используются системы сигнализации. рекомендованные для цифровых станций ТФОП. в том числе и ISUP-R. Для взаимодействия сетей операторов СПС также используются специальные прикладные подсистемы пользователей ОКС №7:

• для сетей стандарта GSM - подсистема MAP (Mobile Application Part)

• для сетей стандарта NMT-450 - подсистемы MUP (Mobile User Part) и HUP (Hand-Over User Part).

Прикладная подсистема МАР пользователя мобильной связи стандарта GSM

Цифровые сотовые сети подвижной связи стандарта GSM содержат следующие элементы (рис. 1.4.):

• коммутационный центр подвижной связи MSC Mobile Switching Center) - выполняет функции установления соединений как между подвижными абонентами сети СПС, так и между абонентами сети СПС и ТФОП;

• базовая станция BS (Base Station) - реализует радиоинтерфейс с подвижным абонентом;

• контроллер базовых станций BSC (Base Station Controller) - обеспечивает управление базовыми станциями и связь с коммутационным центром;

• основной или домашний регистр местоположения HLR (Home Location Register) - содержит базу данных об абонентах, зарегистрированных в данном коммутационном центре;

• гостевой регистр местоположения VLR (Visitor Location Register) - содержит базу данных об абонентах, посетивших зону обслуживания данного коммутационного центра;

• центр аутентификации AC (Authentication Center) - обеспечивает проверку полномочия подвижного абонента и осуществления его доступа к сети связи;

• регистр идентификации оборудования EIR (Equipment Identity) - содержит базу данных, необходимых для управления идентификацией оборудования.

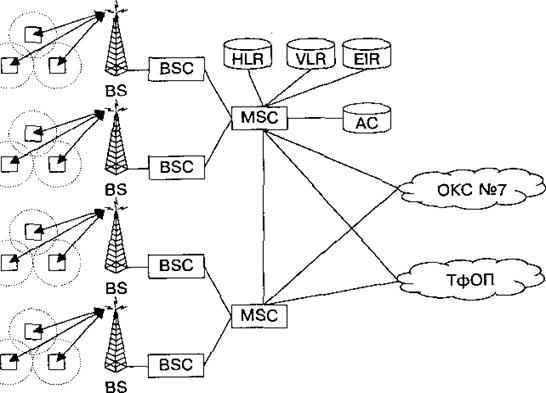

Рис. 1.4. - Схема построения сети подвижной связи стандарта GSM

Как указывалось выше, одним из протоколов поддержки функционирования сотовых телефонных сетей стандарта GSM является прикладная система ОКС №7 MAP. Эта подсистема базируется на протоколе ТСАР и используется для передачи информации роуминга и другой сигнальной информации из одной сотовой сети в другую (рис. 1.5.). Роуминг (от англ. to roam -бродить) - это предоставление связи подвижным абонентам при их перемещении между сетями GSM различных операторов (различными MSC).

Пользователи МАР

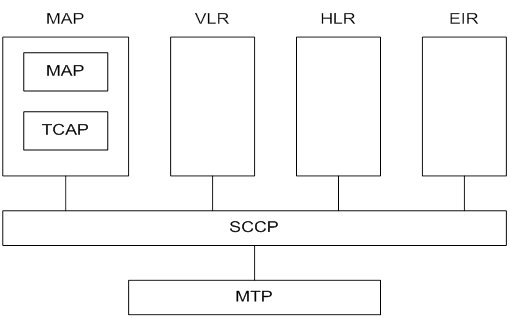

Рис. 1.5. - Архитектура протоколов ОКС №7 для поддержки услуг сотовой сети GSM

Подсистема МАР обеспечивает не только передачу информации между сотовыми системами, но и организует активацию тех или иных операций с удаленного конца. Например, при поступлении определенных сообщений из другой сотовой сети активизируются услуги сотовой сети, которой принадлежит вызывающий абонент, а также сообщаются в обратном направлении результаты активации тех или иных услуг.

Первоначальные спецификации подсистемы МАР были представлены в рекомендации МККТТ Q.1051 Синей книги. В дальнейшем все исследования подсистемы проводились ЕТSI. Подробную информацию о подсистеме МАР читатель может найти в документе ETS 300 599 (GSM 09.02). Национальные спецификации МАР соответствуют данным рекомендациям [14].

К основным процедурам МАР относятся:

• регистрация местоположения абонента для сохранения возможности осуществления исходящих и приема входящих вызовов в пределах всей сети, что обеспечивает возможность роуминга;

Перейти на страницу: 1 2 3
