Выбор системы передачи

Для обеспечения связи в выбранном регионе необходимо оборудование SDH уровня STM-16. В настоящее время существует множество фирм, производящих оптические мультиплексоры. Рассмотрим некоторые из них.STM16 - Оптический мультиплексор высотой 5U уровня STM-1/4/16 для передачи до 190 потоков Е1 + Ethernet (10/100/1000-Base-T)

Производитель - ОАО «Микролинк-связь»

Мультиплексор SDH уровня STM-1/4/16: 1655AMU

Производитель Alcatel-Lucent

Модульный мультиплексор с поддержкой Gigabit Ethernet over SDH и защитой матрицы кроссконнектов.

Магистральные мультиплексоры серии OMS 1600 Ericsson

Производитель «Marconi». Система OMS 1600 представляет собой компактную мультисервисную транспортную платформу, предназначенную для предоставления широкого спектра услуг TDM и передачи данных. Высокая плотность портов, расширенные возможности коммутации и модульная архитектура позволяют операторам удовлетворять все возрастающие потребности заказчиков. Отдельный буфер данных устраняет зависимость от SDH-коммутатора и позволяет устанавливать в OMS 1600 модули расширения оптимизированные исключительно для передачи данных. Благодаря этому OMS 1600 можно использовать и как мультиплексор ввода-вывода сети SDH, и как коммутатор Ethernet.2500, STM-1/4/16

В данном проекте будет использовано оборудование компании «NetRing». Существует представительство компании в городе Омске, что существенно облегчит перевозку оборудования на места проектирования.

Компанией «NetRing» производится мультиплексорное оборудование серий NetRing 2500, STM-1/4/16.

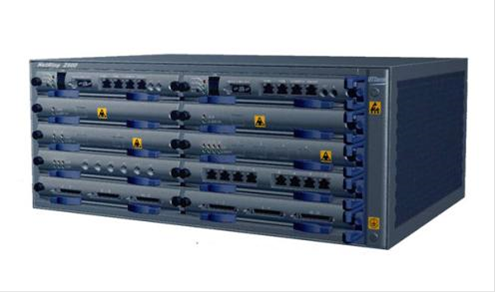

Рисунок 4.1 - NetRing 2500, STM-1/4/16

Оптический мультисервисный узел NG SDH NetRing 2500 служит для построения и развития корпоративных сетей и сетей MAN уровней STM-1/STM-4/STM-16. Являясь бюджетным решением, устройство реализует доставку услуг SDH и передачу данных нового поколения - включая ATM, Fast Ethernet и Gigabit Ethernet, и демонстрирует быстроту и эффективность работы. Мультисервисный узел NetRing 2500, исполненный в виде корзины, совмещает в себе функции мультиплексора ввода-вывода (ADM), системы кросс-коннекта (DCS), коммутации и взаимодействия с сетями Ethernet и ATM с поддержкой технологии надежной кольцевой передачи пакетов (RPR). Подобная многофункциональная интеграция разнообразных функций в одном устройстве значительно упрощает вопрос построения сети и ее последующего технического обслуживания.2500 использует распределенную архитектуру кросс-коннекта, которая обеспечивает выгодное соотношение функциональности и стоимости оборудования. Благодаря широким возможностям применения, NetRingTM 2500 подходит для сетей LAN, MAN, сетей доступа и опорных сетей. Распределенная архитектура кросс-коннекта мультисервисного узла позволяет расширять сеть по мере роста в зависимости от количества требуемых оптических интерфейсов и скоростей.2500 поддерживает непрерывную и виртуальную конкатенацию на уровне VC-12/VC-4/VC-3. Устройство имеет встроенную поддержку услуг Ethernet, использует GFP протокол для преобразования услуг Fast Ethernet/Gigabit Ethernet в NxVC-12/VC-4/VC-3, обеспечивает Layer 2 коммутацию, механизмы выравнивание трафика (traffic shaping) и LCAS. Мультисервисная платформа NetRing 2500 также обеспечивает передачу услуг ATM, предоставляя интерфейсы STM-1 и инверсного мультиплексирования IMA.

Перейти на страницу: 1 2 3
