Выбор системы передачи

Мультиплексор обеспечивает разнообразные механизмы защиты и резервирования: SDH 1+1 MSP, 1:N MSP, 2/4F Unidirectional MS-SPRing, SONET 1+1 APS, UPSR, 2xFiber BLSR и VC-12/VT1.5 Path Protection. Система реализует горячее резервирование модулей управления и синхронизации по схеме 1+1.

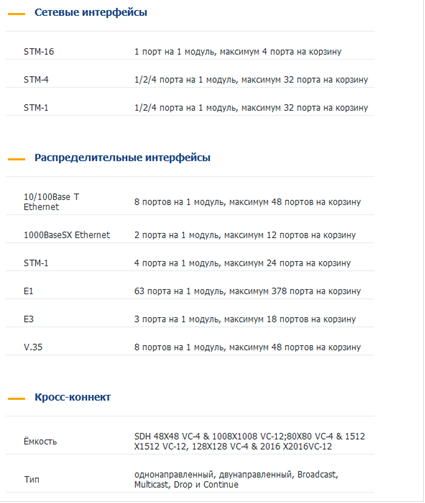

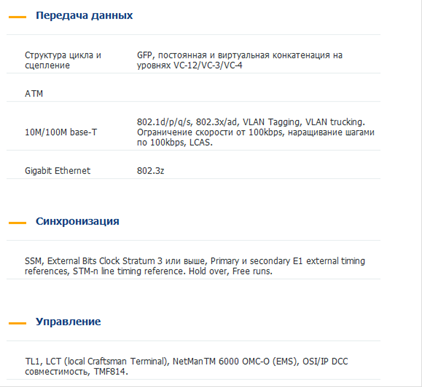

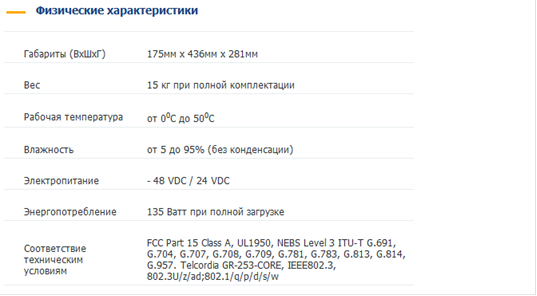

Таблица 4.1 - Характеристики NetRing 2500

Параметры оптического интерфейса STM-16

Оптические интерфейсы используются в СЦИ для внутристанционной (внутриобъектовой) и межстанционной связи. Определены 3 категории применения:- внутристанционные, с длинами менее 2 км,- короткие межстанционные с длинами примерно до 15 км,- длинные межстанционные, около 40 км в окне 1310 нм и около 60 км в окне 1550 нм.

В аппаратуре категорий I, S минимизируется стоимость, аппаратура категории L имеет более высокую стоимость, но обеспечивает максимальные длины регенерационных секций.

Параметры различных категорий применения для интерфейса STM-16 приведены в таблице 4.2.

В курсовом проекте будем использовать интерфейс L-16.2, потому что он обеспечивает максимальные длины регенерационных секций, предназначен для работы в третьем окне прозрачности (1550 нм), что удовлетворяет содержанию задания проекта.

Таблица 4.2 - Параметры STM-16

Цифровой сигнал

СТМ-16 в соответствии с рекомендациями G.707, G.958 Номинальная скорость передачи 2488.320 Мбит/с

Код применения

I-16

S-16.1

S-16.2

L-16.1

L-16.2

L-16.3

Рабочий диапазон длин волн, нм

1265-1360

1260-1360

1430-1580

1280-1335

1480-1580

1480-1580

Передатчик в эталонной точке S

Тип применения

MLM

SLM

SLM

SLM

SLM

SLM

Спектральные характеристики

Макс. среднеквадр. ширина спектра, нм

4

-

-

-

-

-

Макс. ширина спектра -20 дБ, нм

-

1

 1

1

 1

 1

Мин. подавление соседних мод, дБ

-

30

30

30

30

30

Средняя излуч. мощность, дБм максимальная минимальная

3  10

0  5

0  5

0  5

1  4

0  5

Коэффициент гашения, дБ

8,2

8,2

8,2

10

8,2

10

Оптический тракт между S и R

Затухание, дБ

0-7

0-12

0-12

10-20

10-20

10-20

Макс. дисперсия, пс/нм

12

нзд

-

нзд

1220

-

Мин. возвратные потери в т. S, дБ

24

24

24

24

24

24

Макс. отражение между S и R, дБ

27

27

27

27

27

27

Приемник в эталонной точке R

Мин. чувствит, дБ

18

18

18

26

26

26

Мин. перегрузка, дБм

3

0

0

10

9

10

Макс. дополнительные потери ОТ, дБ

1

1

1

1

2

1

Макс. отражение приемника в т.R, дБ

27

27

27

27

27

27
