Система бесперебойного питания

Для защиты нагрузки указанной мощности решено использовать комплексную систему, состоящую из АВР, рассчитанного на ток нагрузки до 300 А и имеющего время переключения 10-30 мс, источника бесперебойного питания марки Chloride EDP90/600 - состоящего из 3-х ИБП мощностью по 60 кВА и батареи с временем автономной работы 15-20 минут. Данное время является оптимальным для обеспечения возможности останова и сохранения данных основной массы пользователей КИВС и обеспечения возможности длительной работы для некоторых пользователей.

АВР - это необслуживаемое устройство, предназначенное для коммутации одного выходного питающего фидера на один из двух входных городских фидеров. АВР имеет микропроцессорное управление и позволяет устанавливать время переключения на резервную линию в диапазоне 10-30 мс.

ИБП серии EDP90/600 - это семейство трехфазных ИБП, изготовленных по технологии «on-line». Источники бесперебойного питания серии EDP90 спроектированы для стабилизации питающей сети и для подачи электроэнергии на нагрузку при помощи герметичных необслуживаемых батарей.

Функционирование ИБП

Данный ИБП имеет предназначен для защиты различного оборудования в условиях нестабильного электропитания с низкими показателями качества электроэнергии. ИБП рассчитан на круглосуточную работу без контроля персонала.

Источники бесперебойного электропитания серии EDP 90 выполняются по технологии «on-line» (двойного преобразования) и обеспечивают надежное и качественное энергоснабжение потребителей в условиях нестабильной электросети. Функционирование ИБП контролируется встроенным микропроцессором. Обобщенная схема ИБП показана на рис. 3.4.

Ручной переключатель резервной линии

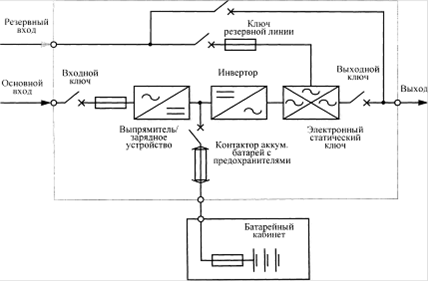

Рис. 3.4. Структура ИБП серии EDP90

Характеристики ИБП CHLORIDE EDP 90/600 приведены в таблице 3.5.

Таблица 3.5. Характеристики ИБП CHLORIDE EDP 90/600

Номинальная мощность (кВА, PF=O.8, tОКР=40oC):

60

Номинальная мощность (кВА, PF=O.8, tОКР=25oC):

66

Вход:

Напряжение

380/400/415 В, три фазы,

допуск по напряжению

±15%, (-25% без разряда батарей)

Частота

50/60 Гц

допуск по частоте

±5%

Выход:

Напряжение

220/380/400/415 В, три фазы + нейтраль

Стабильность по напряжению

- (стабильная работа)

±1%

- мгновенное 100% изменение нагрузки

±5%

Стабильность по частоте

- при синхронизации с резервным вводом

±0.75% (программируется до ±6%)

- внутр. синхронизация

±0.05%

Перегрузочная способность инвертора

125% в течение 10 мин 150% в течение 1 мин

Уровень гармонических искажений при 100% линейной нагрузке

<3%

Уровень гармонических искажений при 100% нелинейной нагрузке

<5%

Крест-фактор нагрузки (Iпик/Iдейств)

до 3:1

Время переключения инвертор / резервный ввод

не более 0.5 мс

Уровень шума при 100% нагрузке

62 dBA/lм

Максимальная рассеиваемая тепловая мощность

5.76 кВт
